Wyłączniki instalacyjne chronią instalację przed skutkami zwarć i przeciążeń, zapewniając w ten sposób pewność i bezpieczeństwo pracy instalacji.. SZ203-C32 wyłącznik nadmiarowo-prądowy | 3P | char. C | 32A | 6kA | AC |
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V]
400
Liczba biegunów
3
Kategoria przepięcia
3
Szerokość wyrażona liczbą modułów
3
Jednocześnie rozłączany biegun N
Nie
Możliwość dodatkowego wyposażenia
Tak
PKWiU
27.12.22.0
Rodzaj napięcia
AC/DC
Prąd znamionowy [A]
32
Charakterystyka wyzwalania
C
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]

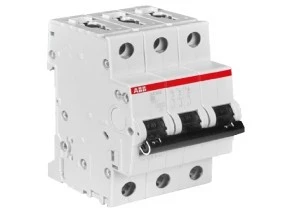

Wyłącznik nadprądowy 3P C 32A 6kA AC SZ203-C32 2CDS253025R0324
Trójpolowy wyłącznik nadprądowy SZ203‑C32 (2CDS253025R0324) przeznaczony do ochrony instalacji elektrycznych przed przeciążeniem i zwarciem. Urządzenie o charakterystyce C znajduje zastosowanie w rozdzielnicach przemysłowych i budynkowych z obciążeniami o podwyższonych prądach rozruchowych.
Cechy techniczne
Prąd znamionowy: 32 A
Napięcie znamionowe: 400 V (sieć trójfazowa)
Liczba biegunów: 3 (całkowita)
Charakterystyka wyzwalania: C — zastosowanie przy obciążeniach z prądami rozruchowymi
Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
Klasa ograniczenia energii: 3
Rodzaj napięcia: AC/DC, częstotliwość: 50 Hz
Stopień zanieczyszczenia: 2
Stopień ochrony: IP20
Szerokość: 3 moduły (na szynę DIN), głębokość wbudowania: 69 mm
Jednoczesne rozłączanie bieguna N: Nie
Możliwość dodatkowego wyposażenia: tak (np. blokady, sygnalizatory zdalne)
Montaż: na standardowej szynie DIN; odporność na wibracje i wstrząsy
Zakres temperatur eksploatacji: od -25°C do +55°C
Zgodność z normą: IEC/EN 60898-1
Zastosowanie
Ochrona obwodów zasilających silniki, transformatorów i urządzeń indukcyjnych w instalacjach przemysłowych
Dystrybucja energii w rozdzielnicach modułowych i tablicach rozdzielczych budynków komercyjnych
Instalacje trójfazowe 400 V z obciążeniami o zwiększonych prądach rozruchowych (charakterystyka C)
Integracja z akcesoriami sterującymi i sygnalizacyjnymi w rozbudowanych systemach zasilania
