Wyłączniki instalacyjne chronią instalację przed skutkami zwarć i przeciążeń, zapewniając w ten sposób pewność i bezpieczeństwo pracy instalacji.. SZ203-C10 wyłącznik nadmiarowo-prądowy | 3P | char. C | 10A | 6kA | AC |
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V]
400
Liczba biegunów
3
Kategoria przepięcia
3
Szerokość wyrażona liczbą modułów
3
Jednocześnie rozłączany biegun N
Nie
Możliwość dodatkowego wyposażenia
Tak
PKWiU
27.12.22.0
Rodzaj napięcia
AC/DC
Prąd znamionowy [A]
10
Charakterystyka wyzwalania
C
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]

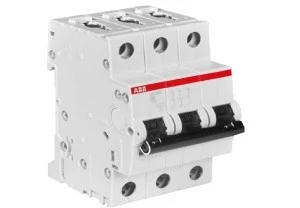

Wyłącznik nadprądowy 3P C 10A 6kA AC SZ203-C10 2CDS253025R0104
Trójpolowy wyłącznik nadprądowy SZ203-C10 przeznaczony do ochrony obwodów trójfazowych przed przeciążeniami i zwarciami. Stosowany w rozdzielnicach instalacji przemysłowych, komercyjnych oraz budynków mieszkalnych.
Cechy techniczne
Prąd znamionowy: 10 A
Liczba biegunów: 3 (trójpolowy)
Charakterystyka wyzwalania: C (dla obwodów z umiarkowanymi prądami rozruchowymi)
Napięcie znamionowe: 400 V (AC), częstotliwość 50 Hz; możliwość pracy na AC/DC
Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
Klasa ograniczenia energii: 3; Kategoria przepięcia: 3
Stopień zanieczyszczenia: 2
Szerokość montażowa: 3 moduły
Głębokość wbudowania: 69 mm
Stopień ochrony: IP20
Jednoczesne rozłączanie bieguna N: nie (neutralny nie jest rozłączany jednocześnie)
Możliwość doposażenia: tak (rozbudowa o akcesoria zgodne z rodziną urządzeń)
Zastosowanie
Ochrona obwodów trójfazowych w rozdzielnicach głównych i płycowych
Zabezpieczenie obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (oświetlenie, gniazda, niewielkie silniki)
Instalacje przemysłowe i handlowe wymagające zdolności łączeniowej do 6 kA
Integracja w systemach z możliwością rozbudowy o dodatkowe akcesoria i sygnalizację
