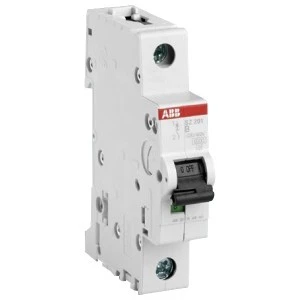

Wyłącznik nadprądowy 1P B 20A 6kA AC SZ201-B20 2CDS251025R0205
Jednobiegunowy wyłącznik nadmiarowo-prądowy SZ201-B20 o prądzie znamionowym 20 A służy do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach jednofazowych. Przeznaczony do montażu w rozdzielnicach na szynie DIN w aplikacjach mieszkaniowych, komercyjnych i lekkich instalacjach przemysłowych.
Cechy techniczne
- Prąd znamionowy: 20 A
- Liczba biegunów: 1 (jednobiegunowy)
- Charakterystyka wyzwalania: B (wyzwalanie magnetyczne przy prądach przemiarowych typowo 3–5×In)
- Znamionowe napięcie: 230 V / 400 V
- Rodzaj napięcia: AC i DC (użytek w granicach napięć znamionowych)
- Częstotliwość: 50 Hz
- Znamionowa zdolność łączeniowa (EN 60898): 6 kA
- Klasa ograniczenia energii: 3
- Kategoria przepięcia: III
- Stopień zanieczyszczenia: 2
- Stopień ochrony: IP20
- Szerokość: 17,5 mm (1 moduł)
- Wymiary (S×W×G): 17,5 mm × 69 mm × 115 mm; masa: 0,125 kg
- Jednoczesne rozłączanie bieguna N: nie
- Mechanizm: wyzwalacz termomagnetyczny realizujący ochronę przeciążeniową i zwarciową
- Montaż: na standardowej szynie DIN 35 mm
- Możliwość dodatkowego wyposażenia i akcesoriów (np. łączniki pomocnicze, rygle montażowe)
- Zgodność z normą: IEC/EN 60898-1
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w instalacjach mieszkaniowych i biurowych
- Rozdzielnice główne i podrozdzielnice w budynkach komercyjnych
- Ochrona obwodów maszyn i urządzeń o niskich prądach rozruchu (charakterystyka B)
- Aplikacje jednofazowe w instalacjach AC i DC w zakresie napięć znamionowych urządzenia
- Stosowanie w systemach dystrybucji energii wymagających zdolności zwarciowej do 6 kA i ograniczenia energii klasy 3
