Wyłączniki instalacyjne chronią instalację przed skutkami zwarć i przeciążeń, zapewniając w ten sposób pewność i bezpieczeństwo pracy instalacji.. SZ201-C32 wyłącznik nadmiarowo-prądowy | 1P | char. C | 32A | 6kA | AC |
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V] 1
230
Charakterystyka wyzwalania
C
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]

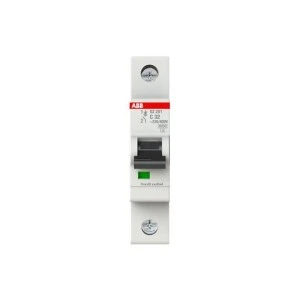

Wyłącznik nadprądowy 1P C 32A 6kA AC SZ201-C32 2CDS251025R0324
Wyłącznik nadprądowy miniaturowy 1P o charakterystyce C i prądzie znamionowym 32 A przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach niskiego napięcia; typ SZ201-C32 (2CDS251025R0324) stosowany w rozdzielnicach mieszkaniowych i komercyjnych.
Cechy techniczne
Prąd znamionowy: 32 A; charakterystyka wyzwalania: C (szybsze zadziałanie przy prądach udarowych typowych dla obciążeń indukcyjnych).
Liczba biegunów: 1 (liczba biegunów całkowita: 1); biegun neutralny nie jest rozłączany jednocześnie.
Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898); klasa ograniczenia energii: 3.
Napięcia znamionowe: 230 V / 400 V; częstotliwość: 50 Hz; rodzaj napięcia: AC/DC.
Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3.
Wymiary i montaż: szerokość 17,5 mm (1 moduł), wysokość 85 mm, głębokość wbudowania 69 mm; masa ~0,125 kg; montaż na szynie DIN.
Funkcje instalacyjne: łatwe podłączenie przewodów z zaciskami, wskaźnik położenia styku; możliwość dodatkowego wyposażenia i akcesoriów montażowych.
Zgodność konstrukcyjna: seria S200 zaprojektowana zgodnie z wymaganiami norm IEC/EN 60898-1 dla wyłączników miniaturowych.
Zastosowanie produktu
Ochrona obwodów oświetleniowych i gniazd w instalacjach mieszkaniowych, biurowych i handlowych.
Wbudowanie w rozdzielnice modułowe do zabezpieczenia pojedynczych faz obwodów pomocniczych i zasilających.
Zabezpieczenie obwodów w małych instalacjach przemysłowych i usługowych, tam gdzie wymagana jest charakterystyka C i zdolność łączeniowa 6 kA.
Stosowanie jako podstawowe zabezpieczenie przed przeciążeniem i zwarciem w instalacjach niskiego napięcia; możliwość integracji z akcesoriami montażowymi i blokadami.
