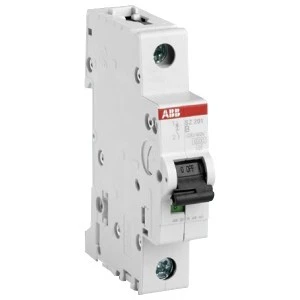

Wyłącznik nadprądowy 1P B 16A 6kA AC SZ201-B16 2CDS251025R1165
Wyłącznik nadmiarowo-prądowy SZ201-B16 to jednofazowe zabezpieczenie nadprądowe o charakterystyce B i prądzie znamionowym 16 A, przeznaczone do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach mieszkalnych i komercyjnych.
Cechy techniczne
- Typ: wyłącznik nadmiarowo‑prądowy 1P (jednobiegunowy), charakterystyka wyzwalania B.
- Prąd znamionowy: 16 A; częstotliwość pracy: 50 Hz.
- Znamionowa zdolność zwarciowa: 6 kA według EN/IEC 60898‑1; klasa ograniczenia energii: 3.
- Napięcia znamionowe: 230 V / 400 V; rodzaj napięcia: AC/DC (stosowany w instalacjach jednofazowych zgodnie z warunkami znamionowymi).
- Mechanizmy wyzwalające: element termiczny dla przeciążeń oraz elektromagnetyczny dla zwarć.
- Parametry środowiskowe i mechaniczne: temperatura pracy od -25 do +55 °C; stopień zanieczyszczenia 2; stopień ochrony IP20.
- Wymiary i montaż: szerokość 17,5 mm (1 moduł), głębokość zabudowy 69 mm, wysokość 115 mm; masa netto ≈ 0,125 kg; montaż modułowy w rozdzielnicy.
- Funkcje dodatkowe: brak jednoczesnego rozłączania bieguna N; możliwe dodatkowe wyposażenie i akcesoria montażowe.
- Zgodność: projekt zgodny z wymaganiami normy IEC/EN 60898‑1 oraz wymogami ekologicznymi producenta.
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w budownictwie mieszkaniowym.
- Zabezpieczenie pojedynczych obwodów w obiektach komercyjnych i usługowych.
- Stosowanie w rozdzielnicach modułowych do separacji i zabezpieczania obwodów jednofazowych.
- Zabezpieczenie obwodów sterujących i pomocniczych w aplikacjach automatyki i lekkiego przemysłu.
