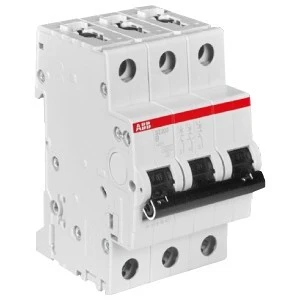

Wyłącznik nadprądowy 3P B 20A 6kA AC SZ203-B20 2CDS253025R0205
Miniaturowy wyłącznik nadmiarowo‑prądowy trójpolowy o prądzie znamionowym 20 A i charakterystyce B, przeznaczony do ochrony przed przeciążeniem i zwarciem w instalacjach niskiego napięcia. Urządzenie montowane na szynie DIN znajduje zastosowanie w rozdzielnicach budynków mieszkalnych i obiektów komercyjnych.
Cechy techniczne
- Liczba biegunów: 3; charakterystyka wyzwalania: B (szybkie wyzwalanie dla małych prądów zwarciowych)
- Prąd znamionowy: 20 A; napięcie znamionowe: 400 V (AC); częstotliwość: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA zgodnie z EN/IEC 60898-1
- Mechanizmy ochronne: element termiczny (przeciążeniowy) oraz elektromagnetyczny (zwarciowy)
- Montaż: na szynie DIN; szerokość: 3 moduły; wymiary: szer. 52,5 mm × wys. 69 mm × gł. 85 mm; masa: 0,345 kg
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3
- Biegun N nie jest jednocześnie rozłączany; brak możliwości dodatkowego wyposażenia
- Zgodność z normą: IEC/EN 60898-1 — urządzenie przeznaczone do ochrony obwodów instalacji domowych i podobnych
Zastosowanie produktu
- Ochrona obwodów oświetleniowych i gniazd w instalacjach mieszkaniowych
- Zabezpieczenie obwodów w budynkach komercyjnych i biurowych
- Montaż w rozdzielnicach piętrowych i centralnych na szynie DIN
- Użycie w układach rozdziału energii dla urządzeń o prądzie znamionowym do 20 A, gdzie wymagana jest ochrona przeciążeniowa i zwarciowa zgodna z EN/IEC 60898-1
