Wyłączniki instalacyjne chronią instalację przed skutkami zwarć i przeciążeń, zapewniając w ten sposób pewność i bezpieczeństwo pracy instalacji.. SZ203-B16 wyłącznik nadmiarowo-prądowy | 3P | char. B | 16A | 6kA | AC |
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V]
400
Liczba biegunów
3
Kategoria przepięcia
3
Szerokość wyrażona liczbą modułów
3
Jednocześnie rozłączany biegun N
Nie
Możliwość dodatkowego wyposażenia
Tak
PKWiU
27.12.22.0
Rodzaj napięcia
AC/DC
Prąd znamionowy [A]
16
Charakterystyka wyzwalania
B
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]

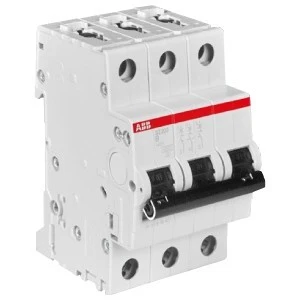

Wyłącznik nadprądowy 3P B 16A 6kA AC SZ203-B16 2CDS253025R0165
Miniaturowy wyłącznik nadprądowy SZ203-B16 to trójpolowy aparat zabezpieczający o charakterystyce B, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach budynków mieszkalnych oraz komercyjnych.
Cechy techniczne
Prąd znamionowy: 16 A
Liczba biegunów: 3 (bez jednoczesnego rozłączania bieguna N)
Charakterystyka wyzwalania: B (szybkie wyzwalanie magnetyczne dla zwarć, opóźnione termiczne dla przeciążeń)
Znamionowe napięcie: 400 V, częstotliwość: 50 Hz
Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898, wartość odnosi się do warunków AC)
Rodzaj napięcia: AC/DC; konstrukcja i wartości znamionowe podane dla pracy w systemach AC
Mechanizm wyzwalający: termiczno-magnetyczny (ochrona przed przeciążeniem i zwarciem)
Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2
Stopień ochrony: IP20
Szerokość: 3 moduły; głębokość wbudowania: 69 mm
Montaż: na standardowej szynie DIN; przyłącza przewodów realizowane za pomocą śrub
Możliwość dodatkowego wyposażenia: tak (akcesoria montażowe i sygnalizacyjne)
Zgodność konstrukcyjna ze standardem IEC/EN 60898-1
Zastosowanie produktu
Ochrona obwodów trójfazowych w rozdzielnicach budynków mieszkalnych i obiektów komercyjnych
Zabezpieczenie linii przed przeciążeniem i zwarciem w instalacjach niskiego napięcia
Stosowanie w układach rozdziału energii, gdzie wymagana jest ochrona o charakterystyce B i zdolności łączeniowej 6 kA
Możliwość integracji z akcesoriami do sygnalizacji i blokowania w rozdzielnicach modularnych
