Wyłączniki instalacyjne chronią instalację przed skutkami zwarć i przeciążeń, zapewniając w ten sposób pewność i bezpieczeństwo pracy instalacji.. SZ203-B10 wyłącznik nadmiarowo-prądowy | 3P | char. B | 10A | 6kA | AC |
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V]
400
Liczba biegunów
3
Kategoria przepięcia
3
Szerokość wyrażona liczbą modułów
3
Jednocześnie rozłączany biegun N
Nie
Możliwość dodatkowego wyposażenia
Tak
PKWiU
27.12.22.0
Rodzaj napięcia
AC/DC
Prąd znamionowy [A]
10
Charakterystyka wyzwalania
B
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]

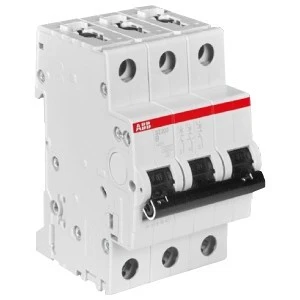

Wyłącznik nadprądowy 3P B 10A 6kA AC SZ203-B10 2CDS253025R0105
Trójpolowy wyłącznik nadprądowy typu B o prądzie znamionowym 10 A, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Produkt stosowany w rozdzielnicach modułowych do ochrony obwodów trójfazowych.
Parametry techniczne
Prąd znamionowy: 10 A
Liczba biegunów: 3 (całkowita liczba biegunów: 3)
Charakterystyka wyzwalania: B (szybka reakcja na prądy zwarciowe)
Znamionowe napięcie: 400 V, częstotliwość 50 Hz
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA
Rodzaj napięcia: AC/DC
Stopień ochrony: IP20
Szerokość: 3 moduły
Głębokość wbudowania: 69 mm
Stopień zanieczyszczenia: 2
Klasa ograniczenia energii: 3; Kategoria przepięcia: 3
