Wyłączniki instalacyjne chronią instalację przed skutkami zwarć i przeciążeń, zapewniając w ten sposób pewność i bezpieczeństwo pracy instalacji.. SZ203-C63 wyłącznik nadmiarowo-prądowy | 3P | char. C | 63A | 6kA | AC |
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V]
400
Liczba biegunów
3
Kategoria przepięcia
3
Szerokość wyrażona liczbą modułów
3
Jednocześnie rozłączany biegun N
Nie
Możliwość dodatkowego wyposażenia
Tak
PKWiU
27.12.22.0
Rodzaj napięcia
AC/DC
Prąd znamionowy [A]
63
Charakterystyka wyzwalania
C
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]

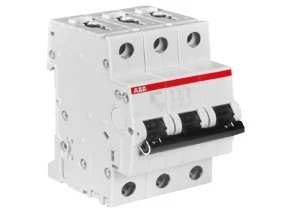

Wyłącznik nadprądowy 3P C 63A 6kA AC SZ203-C63 2CDS253025R0634
Miniaturowy wyłącznik automatyczny SZ203-C63 w układzie 3P z charakterystyką wyzwalania C przeznaczony do ochrony przed przeciążeniem i zwarciem w instalacjach niskiego napięcia. Przeznaczony do montażu w rozdzielnicach budynków mieszkalnych, komercyjnych oraz w obwodach dystrybucyjnych o prądzie znamionowym do 63 A.
Cechy techniczne
Prąd znamionowy: 63 A
Liczba biegunów: 3 (3P)
Charakterystyka wyzwalania: C (wyzwalnik termiczno‑elektromagnetyczny)
Znamionowe napięcie: 400 V, częstotliwość: 50 Hz
Zdolność łączeniowa (EN 60898): 6 kA
Rodzaj napięcia: AC/DC
Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2
Stopień ochrony: IP20
Jednoczesne rozłączanie bieguna N: nie
Szerokość: 3 moduły; głębokość wbudowania: 69 mm
Mechanika wyzwalająca: opóźniony element termiczny oraz wyzwalacz elektromagnetyczny zapewniający szybką reakcję przy zwarciu i zabezpieczenie przed przeciążeniem
Możliwość dodatkowego wyposażenia: tak — dostępne akcesoria przyłączeniowe i złącza kablowe
Zgodność z normą: IEC/EN 60898-1 (wytyczne dotyczące wyłączników nadprądowych do instalacji domowych i podobnych)
Temperatura pracy: od -25 °C do +55 °C
Zastosowanie
Ochrona obwodów zasilających w instalacjach mieszkaniowych i komercyjnych
Zabezpieczenie obwodów oświetleniowych oraz gniazdowych do 63 A
Stosowanie w rozdzielnicach i tablicach dystrybucyjnych jako ochrona grup obwodów
Zastosowania w instalacjach, gdzie wymagana jest selektywność i szybka ochrona zwarciowa (np. obwody silnikowe o niewielkich prądach rozruchowych)
Możliwość integracji z akcesoriami przyłączeniowymi w modernizacjach i nowych instalacjach
