Wyłączniki instalacyjne chronią instalację przed skutkami zwarć i przeciążeń, zapewniając w ten sposób pewność i bezpieczeństwo pracy instalacji.. SZ203-B25 wyłącznik nadmiarowo-prądowy | 3P | char. B | 25A | 6kA | AC |
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V]
400
Liczba biegunów
3
Kategoria przepięcia
3
Szerokość wyrażona liczbą modułów
3
Jednocześnie rozłączany biegun N
Nie
Możliwość dodatkowego wyposażenia
Tak
PKWiU
27.12.22.0
Rodzaj napięcia
AC/DC
Prąd znamionowy [A]
25
Charakterystyka wyzwalania
B
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]

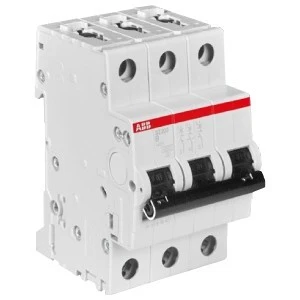

Wyłącznik nadprądowy 3P B 25A 6kA AC SZ203-B25 2CDS253025R0255
Miniaturowy wyłącznik nadprądowy 3-biegunowy SZ203-B25 przeznaczony do ochrony przed przeciążeniem i zwarciem w trójfazowych instalacjach zasilających; typ B przy prądzie znamionowym 25 A sprawdza się w obwodach o umiarkowanych prądach rozruchu (oświetlenie, gniazda, małe napędy).
Cechy techniczne
Typ: miniaturowy wyłącznik obwodowy 3P, model SZ203-B25 (oznaczenie 2CDS253025R0255).
Prąd znamionowy: 25 A; charakterystyka wyzwalania: B (szybsze zadziałanie przy małych przeciążeniach).
Napięcie znamionowe: 400 V; rodzaj napięcia: AC/DC; częstotliwość: 50 Hz.
Znamionowa zwarciowa zdolność łączeniowa: 6 kA (zgodnie z EN 60898).
Wyzwalanie: dwuetapowe — termiczne (przeciążeniowe) i magnetyczne (zwarciowe).
Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
Konstrukcja modułowa: szerokość 3 moduły (52,5 mm); głębokość montażowa: 69 mm; wysokość: 69 mm; waga około 0,345 kg.
Stopień ochrony: IP20; biegun N nie jest rozłączany jednocześnie.
Temperatura pracy: -25 °C do +55 °C.
Możliwość dodatkowego wyposażenia: tak — dostępne akcesoria do podłączeń i montażu na szynie DIN.
Zgodność z normą IEC/EN 60898-1 dla miniaturowych wyłączników obwodowych.
Zastosowanie
Ochrona końcowych i grupowych obwodów w instalacjach mieszkaniowych, komercyjnych i lekkiego przemysłu.
Zabezpieczenie obwodów oświetleniowych, gniazd wtykowych oraz małych silników i napędów o niskiej bezwładności.
Montaż w rozdzielnicach modułowych na szynie DIN; integracja z systemami monitoringu i automatyką przy użyciu dostępnych akcesoriów.
Stosowanie jako element ochrony w instalacjach trójfazowych 3P przy zasilaniu 400 V.
