Wyłączniki instalacyjne chronią instalację przed skutkami zwarć i przeciążeń, zapewniając w ten sposób pewność i bezpieczeństwo pracy instalacji.. SZ203-C16 wyłącznik nadmiarowo-prądowy | 3P | char. C | 16A | 6kA | AC |
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V]
400
Liczba biegunów
3
Kategoria przepięcia
3
Szerokość wyrażona liczbą modułów
3
Jednocześnie rozłączany biegun N
Nie
Możliwość dodatkowego wyposażenia
Tak
PKWiU
27.12.22.0
Rodzaj napięcia
AC/DC
Prąd znamionowy [A]
16
Charakterystyka wyzwalania
C
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]

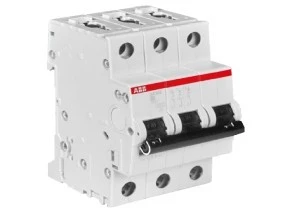

Wyłącznik nadprądowy 3P C 16A 6kA AC SZ203-C16 2CDS253025R0164
Miniaturowy wyłącznik nadprądowy trójpolowy przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach mieszkalnych i komercyjnych; typ C, prąd znamionowy 16 A, zdolność łączeniowa 6 kA.
Cechy techniczne
Prąd znamionowy: 16 A
Napięcie znamionowe: 400 V
Częstotliwość: 50 Hz
Charakterystyka wyzwalania: C (wyzwalanie typu termiczno‑magnetycznego)
Liczba biegunów: 3 (liczba biegunów całkowita: 3); biegun N nie rozłączany jednocześnie
Znamionowa zwarciowa zdolność łączeniowa (EN 60898): 6 kA
Rodzaj napięcia: AC/DC (oznaczenie w dokumentacji produktu: AC); przeznaczony do pracy w układach sieciowych zgodnych z IEC/EN 60898-1
Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2
Stopień ochrony: IP20
Wymiary i montaż: szerokość 52,5 mm (3 moduły), głębokość/wysokość zabudowy ~69 mm; montaż na szynie DIN
Mechanizm: wyzwalanie termiczne i elektromagnetyczne
Możliwość dodatkowego wyposażenia: tak (możliwość rozbudowy o akcesoria zgodne z ofertą producenta)
Zastosowanie produktu
Ochrona obwodów w instalacjach mieszkaniowych i budynkach komercyjnych (obwody oświetleniowe i gniazd)
Stosowanie w rozdzielnicach modułowych montowanych na szynie DIN
Ochrona obwodów pomocniczych i rozdziałów prądów w instalacjach trójfazowych
