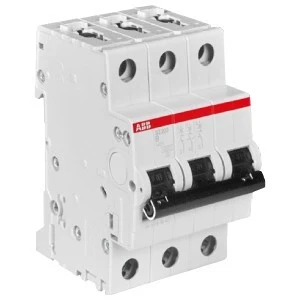

Wyłącznik nadprądowy 3P B 40A 6kA AC SZ203-B40 2CDS253025R0405
Miniaturowy wyłącznik nadprądowy 3-polowy przeznaczony do ochrony przed przeciążeniem i zwarciem w instalacjach niskiego napięcia; typ B, 40 A, stosowany w rozdzielnicach mieszkaniowych i komercyjnych dla obwodów brygadowych i odbiorników ogólnego przeznaczenia.
Cechy techniczne
- Konfiguracja: 3 bieguny (3P), prąd znamionowy In = 40 A
- Charakterystyka wyzwalania: B (wyzwalanie magnetyczne dla ochrony zwarciowej, termiczne dla przeciążeń)
- Znamionowe napięcie pracy: 400 V AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
- Szerokość: 52,5 mm (3 moduły), wysokość: 69 mm
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3
- Neutralny biegun nie jest rozłączany jednocześnie (N: nie)
- Mechanizm wyzwalania: termiczno-magnetyczny (ochrona przeciążeniowa i zwarciowa)
- Możliwość dodatkowego wyposażenia i akcesoriów montażowych
Zastosowanie produktu
- Ochrona obwodów rozdzielczych w instalacjach mieszkaniowych i komercyjnych
- Zabezpieczenie obwodów gniazd i oświetlenia oraz obwodów ogólnego przeznaczenia do 40 A
- Stosowanie w rozdzielnicach modułowych na szynę DIN (TH35) jako zabezpieczenie gałęzi
- Integracja z systemami rozdziału zasilania wymagającymi klasy B dla ochrony przed zwarciami przy małych prądach udarowych
- Możliwość rozbudowy przy użyciu akcesoriów pomocniczych (np. styki pomocnicze, sygnalizacja) w zależności od potrzeb instalacji
