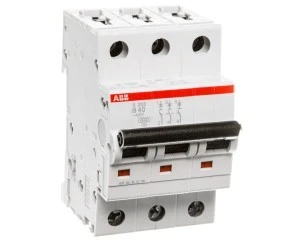

Wyłącznik nadprądowy 3P B 40A 6kA AC S203-B40 2CDS253001R0405
Miniaturowy wyłącznik nadmiarowo-prądowy trójpolowy S203-B40 przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach mieszkaniowych, komercyjnych oraz lekkich instalacjach przemysłowych. Urządzenie wykorzystuje mechanizm termiczny do ochrony przed przeciążeniem oraz elektromagnetyczny do szybkiego wykrywania zwarć.
Cechy techniczne
- Prąd znamionowy: 40 A.
- Liczba biegunów: 3 (trójpolowy).
- Charakterystyka wyzwalania: B — szybkie wyzwalanie przy zwarciach, przeznaczona głównie do obwodów ogólnego przeznaczenia.
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA.
- Napięcie znamionowe: 400 V; rodzaj napięcia: AC/DC; częstotliwość: 50 Hz.
- Wymiary montażowe: głębokość wbudowania 69 mm, wysokość 88 mm, szerokość odpowiada 3 modułom.
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2.
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3.
- Jednoczesne rozłączanie bieguna N: nie.
- Możliwość dodatkowego wyposażenia: tak — przewidziano opcje doposażenia (np. styki pomocnicze, zwalniacze).
Zastosowanie
- Ochrona obwodów odbiorczych w instalacjach mieszkaniowych i budynkach użyteczności publicznej (oświetlenie, gniazda).
- Zastosowania komercyjne: rozdzielnice lokalowe i piony zasilające w biurach oraz sklepach.
- Lekkie zastosowania przemysłowe tam, gdzie wymagane są wyłączniki o charakterystyce B i zdolności łączeniowej do 6 kA.
- Możliwość doposażenia przy integracji z rozdzielnicami, systemami nadzoru stanu łączeń oraz dodatkowymi funkcjami sygnalizacji.
