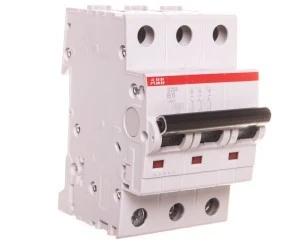

Wyłącznik nadprądowy 3P B 6A 6kA AC S203-B6 2CDS253001R0065
Wyłącznik nadprądowy trójpolowy S203-B6 przeznaczony do ochrony obwodów niskiego napięcia przed przeciążeniami i zwarciami. Urządzenie stosowane w rozdzielnicach modułowych w instalacjach mieszkaniowych, komercyjnych i lekkich aplikacjach przemysłowych.
Cechy techniczne
- Prąd znamionowy: 6 A; charakterystyka wyzwalania B (zadziałanie przy prądach zwarciowych około 3–5×In).
- Liczba biegunów: 3 (liczba biegunów całkowita 3); biegun neutralny nie jest jednocześnie rozłączany.
- Znamionowe napięcie: 400 V; rodzaj napięcia: AC/DC; częstotliwość: 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA.
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
- Stopień ochrony: IP20; szerokość montażu: 3 moduły (zasobnik DIN); głębokość wbudowania: 69 mm.
- Możliwość dodatkowego wyposażenia: tak (można montować akcesoria zgodne z systemem modułowym, np. styki pomocnicze lub mechanizmy blokujące).
Zastosowanie
- Ochrona obwodów oświetleniowych i gniazd w instalacjach mieszkaniowych i biurowych.
- Zabezpieczanie obwodów dystrybucji w rozdzielnicach modułowych i tablicach rozdzielczych.
- Stosowanie w instalacjach o napięciu do 400 V AC/DC i częstotliwości 50 Hz, w środowiskach o kategorii przepięć 3 i stopniu zanieczyszczenia 2.
- Integracja z systemami ochrony instalacji wymagającymi zdolności łączeniowej 6 kA oraz możliwości dodania funkcji pomocniczych.
