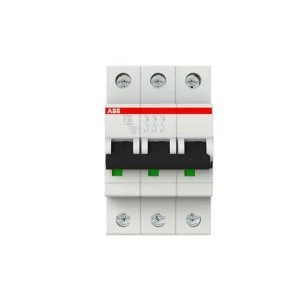

Wyłącznik nadprądowy 3P C 20A 6kA AC S203-C20 2CDS253001R0204
Miniaturowy wyłącznik nadprądowy S203-C20, wersja 3-biegunowa o charakterystyce C i prądzie znamionowym 20 A, przeznaczony do ochrony przed przeciążeniami i zwarciami w niskonapięciowych instalacjach AC/DC.
Cechy techniczne
- Liczba biegunów: 3 (całkowita liczba biegunów: 3)
- Prąd znamionowy: 20 A
- Charakterystyka wyzwalania: C (wyzwalanie elektromagnetyczne przy większych prądach zwarciowych)
- Znamionowe napięcie: 400 V, możliwość pracy w układach AC/DC; częstotliwość znamionowa: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
- Mechanizmy wyzwalające: termiczny (opóźnione działanie przeciw przeciążeniom) i elektromagnetyczny (natychmiastowe przy zwarciach)
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2
- Szerokość: 3 moduły; głębokość montażowa: 69 mm (montaż na szynie DIN)
- Jednoczesne rozłączanie bieguna N: Nie
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3
- Możliwość dodatkowego wyposażenia: tak — opcjonalny kontakt pomocniczy i akcesoria montażowe
- Przystosowany do instalacji modułowych w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych
Zastosowanie produktu
- Ochrona obwodów zasilających gniazda i oświetlenie w instalacjach mieszkaniowych i budynkach użyteczności publicznej
- Zabezpieczenie obwodów w instalacjach komercyjnych i lekkich zastosowaniach przemysłowych (linie sterowania, rozdzielnice modułowe)
- Stosowanie tam, gdzie występują umiarkowane prądy rozruchowe (charakterystyka C sprawdza się przy małych silnikach i urządzeniach z transformatorami)
- Montaż na szynie DIN w rozdzielnicach modułowych; możliwość rozbudowy o styki pomocnicze dla sygnalizacji lub zdalnego sterowania
