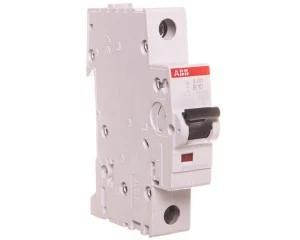

Wyłącznik nadprądowy 1P B 10A 6kA AC S201-B10 2CDS251001R0105
Wyłącznik nadprądowy S201-B10 to jednopoleowy miniaturowy wyłącznik nadmiarowo-prądowy o charakterystyce B i prądzie znamionowym 10 A, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach mieszkalnych oraz lekkich zastosowaniach przemysłowych.
Cechy techniczne
- Typ: miniaturowy wyłącznik nadprądowy, seria S201, 1 biegun
- Prąd znamionowy: 10 A
- Charakterystyka wyzwalania: B (szybsze wyzwalanie przy małych prądach zwarciowych)
- Napięcie znamionowe: 230 V, rodzaj napięcia: AC/DC
- Częstotliwość: 50 Hz
- Zdolność łączeniowa: 6 kA (wg EN 60898-1)
- Mechanizmy wyzwalania: termiczny (ochrona przeciążeniowa) i elektromagnetyczny (ochrona zwarciowa)
- Stopień ochrony: IP20
- Wymiary montażowe: szerokość 1 modułu, głębokość zabudowy 69 mm
- Stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3
- Możliwość dodatkowego wyposażenia: tak (np. kontakty pomocnicze, opcje serwisowe)
- Jednoczesne rozłączanie bieguna N: nie
- Zgodność ze standardami: IEC/EN 60898-1, IEC/EN 60947-2 oraz UL1077
Zastosowanie
- Ochrona obwodów oświetleniowych i gniazd w instalacjach mieszkaniowych i biurowych
- Stosowanie w rozdzielnicach modułowych do ochrony pojedynczych obwodów
- Zastosowania w lekkich instalacjach przemysłowych oraz w urządzeniach sterowniczych wymagających ochrony przed przeciążeniem i zwarciem
- Możliwość rozbudowy o kontakty pomocnicze i akcesoria serwisowe przy modernizacji instalacji
