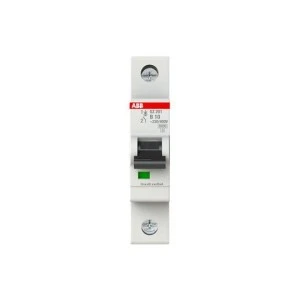

Wyłącznik nadprądowy 1P B 10A 6kA AC SZ201‑B10 2CDS251025R0105
- Producent:ABB
- Indeks producenta:2CDS251025R0105
- Indeks TIM:0004-00013-16677
- Kategoria:Wyłączniki nadmiarowoprądowe
Cena:
Wyłącznik nadprądowy 1P B 10A 6kA AC SZ201-B10 2CDS251025R0105
Jednobiegunowy wyłącznik nadprądowy o charakterystyce B i prądzie znamionowym 10 A, przeznaczony do ochrony obwodów jednofazowych. Montowany w rozdzielnicach modułowych w instalacjach mieszkaniowych i komercyjnych.
Cechy techniczne
- Typ: wyłącznik nadprądowy, 1 biegun (1P), charakterystyka B
- Prąd znamionowy: 10 A
- Napięcie znamionowe: 230 V / 400 V; rodzaj napięcia: AC/DC
- Częstotliwość: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa (wg EN 60898): 6 kA
- Charakterystyka wyzwalania: B (wyzwalanie przy prądach zwarciowych i przeciążeniowych typowo 3–5×In)
- Klasa ograniczenia energii: 3; Kategoria przepięcia: 3; Stopień zanieczyszczenia: 2
- Szerokość: 1 moduł; Głębokość montażowa: 69 mm
- Stopień ochrony: IP20; Jednoczesne rozłączanie bieguna N: Nie
- Możliwość dodatkowego wyposażenia: Tak (akcesoria montażowe/rozszerzenia funkcji)
Zastosowanie produktu
- Ochrona obwodów oświetleniowych i gniazd w instalacjach jednofazowych
- Zabezpieczenie obwodów w rozdzielnicach modułowych budynków mieszkalnych i obiektów usługowych
- Stosowanie w obwodach o niskich prądach rozruchowych, gdzie wymagana jest charakterystyka B
- Integracja w instalacjach AC i tam, gdzie dopuszczalne jest użycie urządzeń kompatybilnych z napięciem DC
- Uwaga instalacyjna: brak jednoczesnego rozłączania przewodu neutralnego — przewidzieć odrębne rozłączanie N w instalacjach wymagających pełnego odłączenia obwodu
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V] 1
230
Charakterystyka wyzwalania
B
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]
6
Liczba biegunów (całkowita)
1
PKWiU
27.12.22.0
Rodzaj napięcia
AC/DC
Prąd znamionowy [A]
10
Napięcie znamionowe [V] 2
400
Liczba biegunów
1
Kategoria przepięcia
3
Szerokość wyrażona liczbą modułów
1
Jednocześnie rozłączany biegun N
Nie
Możliwość dodatkowego wyposażenia
Tak
Dane logistyczne
Ean
4016779996181
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.12
Opakowanie zbiorcze produktu
1/10 szt.
Wysokość opakowania [mm]
18
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Wyłączniki instalacyjne chronią instalację przed skutkami zwarć i przeciążeń, zapewniając w ten sposób pewność i bezpieczeństwo pracy instalacji.. SZ201-B10 wyłącznik nadmiarowo-prądowy | 1P | char. B | 10A | 6kA | AC |
