Wyłącznik nadprądowy 1P B 16A 6kA AC MBN116E

Wyłącznik nadprądowy 1P B 16A 6kA AC MBN116E

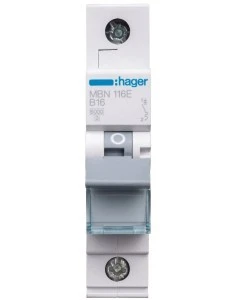

Wyłącznik nadprądowy MBN116E to jednopolerowy aparat typu B o prądzie znamionowym 16 A przeznaczony do ochrony nadprądowej obwodów AC w instalacjach jednofazowych i trójfazowych z rozłączaniem pojedynczego biegunu. Stosowany w rozdzielnicach modułowych do zabezpieczania obwodów o charakterze rezystancyjnym i ogólnym.

Cechy techniczne

• Liczba biegunów: 1
• Charakterystyka wyzwalania: B (wyzwalanie selektywne dla prądów rozruchowych)
• Prąd znamionowy: 16 A (prąd zależny od temperatury, dostępne współczynniki korekcyjne)
• Znamionowe napięcie: 230/400 V AC, częstotliwość 50/60 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (Icn wg EN 60898-1)
• Napięcie izolacji: 500 V
• Stopień ochrony: IP20
• Trwałość elektryczna: 4000 cykli; trwałość mechaniczna: 20000 cykli
• Wymiary: szerokość 17,5 mm (1 moduł), wysokość 83 mm, głębokość 70 mm
• Jednoczesne rozłączanie bieguna N: nie
• Możliwość dodatkowego wyposażenia: brak
• Temperatura przechowywania: -25 °C do 80 °C
• Zgodność z normą: EN 60898-1

Zastosowanie produktu

• Ochrona nadprądowa obwodów gniazd i oświetlenia w instalacjach jednofazowych i trójfazowych (jako wyłącznik 1P dla fazy).
• Zabezpieczanie obwodów o charakterze rezystancyjnym oraz urządzeń o umiarkowanych prądach rozruchowych (charakterystyka B).
• Montaż w rozdzielnicach modułowych tam, gdzie wymagane są aparaty o szerokości jednego modułu i zdolności zwarciowej do 6 kA.
• Stosowanie w instalacjach budynków mieszkalnych, małych obiektów komercyjnych i przemysłowych o typowych wymaganiach ochrony nadprądowej.
