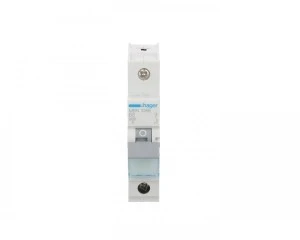

Wyłącznik nadprądowy 1P B 6A 6kA AC MBN106E to 1-biegunowy modułowy MCB o charakterystyce B, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach jednofazowych. Stosowany do zabezpieczenia obwodów oświetleniowych i gniazd w instalacjach budynków mieszkalnych, biurowych oraz lekkich aplikacjach przemysłowych.
Cechy techniczne
Typ: wyłącznik nadprądowy (MCB), 1-biegunowy
Charakterystyka wyzwalania: B (szybkie zadziałanie przy prądach przemijających)
Prąd znamionowy: 6 A
Zdolność łączeniowa (Icu): 6 kA (przy napięciu znamionowym)
Napięcie znamionowe: 230/400 V AC; częstotliwość: 50/60 Hz
Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 17,5 mm
Moment dokręcania zacisków: 2,8 Nm
Stopień ochrony: IP20
Temperatura przechowywania: -25 do 80 °C; wpływ temperatury: prąd znamionowy zmienia się w zależności od temperatury (maks. zarejestrowana wartość 7,8 A przy -25 °C)
Jednoczesne rozłączanie bieguna N: Nie
Możliwość dodatkowego wyposażenia: Nie
Zgodność z normą: EN 60898-1; zgodność z wymaganiami RoHS
Zastosowanie produktu
Ochrona obwodów gniazd i oświetlenia w instalacjach mieszkaniowych i komercyjnych (jednofazowych 230/400 V)
Zabezpieczenie pojedynczych urządzeń i obwodów pomocniczych o prądzie znamionowym do 6 A
Wymiana i modernizacja istniejących rozdzielnic, gdzie wymagana jest charakterystyka B i zdolność 6 kA
Zastosowania wymagające wytrzymałości mechanicznej i elektrycznej zgodnej z wartościami katalogowymi
FAQ - Najczęściej zadawane pytania i odpowiedzi
Jaki moment dokręcania należy stosować przy podłączaniu przewodów do wyłącznika MBN106E? Zalecany moment dokręcania zacisków wynosi 2,8 Nm; stosować klucz dynamometryczny i nie przekraczać tej wartości, aby uniknąć uszkodzenia zacisków oraz zapewnić prawidłowy styk elektryczny.
Jak temperatura wpływa na prąd znamionowy wyłącznika MBN106E? Prąd znamionowy zmienia się wraz z temperaturą otoczenia; w dokumentacji odnotowano maksymalną wartość 7,8 A przy -25 °C. Przy projektowaniu instalacji należy uwzględnić odpowiednie współczynniki korekcyjne podane w karcie katalogowej.
Dane techniczne
CN
85362010
Prąd znamionowy [A]
6
Jednocześnie rozłączany biegun N
Nie
PKWiU
27.12.22.0
Napięcie znamionowe [V]
230
Możliwość dodatkowego wyposażenia
Nie
Dane logistyczne
Kod kreskowy
3250614312731
Szerokość opakowania [mm]
65
Waga z opakowaniem [kg]
0.1
Opakowanie zbiorcze produktu
1/12 szt.
Wysokość opakowania [mm]
20
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Wyłącznik nadprądowy jednobiegunowy Hager z serii MBN B6. Łatwy montaż na szynie. Wytrzymała konstrukcja obudowy nie uszkadza się przy montażu. Szeroki zakres stosowania dzieki możliwości pracy w temp od -25 do 60 °C. Duża wytrzymałość mechaniczna 20.000 i elektryczna 4.000 cykli. Zdecydowanie jeden z lepszych produktów w swojej cenie.
