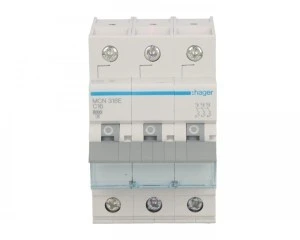

Wyłącznik nadprądowy 3P C 16A 6kA AC MCN316E to trójpolowy wyłącznik nadprądowy (typ C) przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem. Zastosowanie obejmuje rozdzielnice w instalacjach budynków mieszkalnych, obiektów komercyjnych oraz lekkich instalacji przemysłowych.
Cechy techniczne
Typ: wyłącznik nadprądowy 3-biegunowy, charakterystyka C
Prąd znamionowy: 16 A
Zdolność łączeniowa (Icn): 6000 A (6 kA)
Napięcie znamionowe: 230/400 V AC; maksymalne napięcie izolacji Ui: 500 V
Częstotliwość pracy: 50 Hz
Wpływ temperatury: wartość referencyjna odpowiada około 17,3 A przy 20 °C i około 10,9 A przy 70 °C — należy uwzględnić korekcję przy doborze obciążenia
Straty mocy: 2,14 W na biegun
Moment dokręcania zacisków: 2,8 Nm
Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 52,5 mm
Stopień ochrony: IP20
Wytrzymałość elektryczna: do 4000 cykli
Zakres temperatur przechowywania: -25 °C do 80 °C
Norma: EN 60898-1
Możliwa instalacja obok siebie — uwzględnić współczynniki korekcyjne zgodnie z kartą katalogową
Zastosowanie produktu
Ochrona obwodów końcowych w instalacjach zasilania trójfazowego: obwody oświetleniowe, gniazdka i zasilanie urządzeń
Stosowanie w rozdzielnicach i szafach rozdzielczych w budownictwie mieszkaniowym i obiektach komercyjnych
Ochrona obwodów z umiarkowanymi prądami rozruchowymi — charakterystyka C nadaje się do obciążeń indukcyjnych o średnich prądach udarowych (np. małe silniki, transformatory, oświetlenie)
Użycie tam, gdzie wymagana jest zdolność łączeniowa do 6 kA i zgodność z normą EN 60898-1
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Napięcie znamionowe [V]
400
PKWiU
27.12.22.0
Prąd znamionowy [A]
16
Dane logistyczne
Kod kreskowy
3250614313974
Szerokość opakowania [mm]
70
Waga z opakowaniem [kg]
0.3
Opakowanie zbiorcze produktu
1/12 szt.
Wysokość opakowania [mm]
55
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Wyłącznik nadprądowy trójbiegunowy Hager z serii MCN C16. Łatwy montaż na szynie. Wytrzymała konstrukcja obudowy nie uszkadza się przy montażu. Szeroki zakres stosowania dzieki możliwości pracy w temp od -25 do 60 °C. Duża wytrzymałość mechaniczna 20.000 i elektryczna 4.000 cykli. Zdecydowanie jeden z lepszych produktów w swojej cenie.
