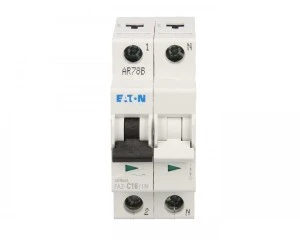

Wyłącznik nadprądowy 1+N C 16A 15kA AC FAZ C16/1N 278674

Wyłącznik nadprądowy 1+N C 16A 15kA AC FAZ C16/1N 278674

Wyłącznik nadprądowy 1+N FAZ C16/1N o charakterystyce C przeznaczony do ochrony obwodów jednofazowych. Urządzenie zabezpiecza fazę z równoczesnym rozłączaniem przewodu neutralnego i jest przewidziane do montażu na szynie DIN w rozdzielnicach przemysłowych i budynkach użytkowych.

Cechy techniczne

• Prąd znamionowy: 16 A
• Napięcie znamionowe: 230 V AC, częstotliwość 50 Hz
• Charakterystyka wyzwalania: C (wyzwalanie termomagnetyczne)
• Zdolność łączeniowa (Icu): 15 kA (wartość katalogowa); według EN 60898 znamionowa zdolność łączeniowa: 10 kA
• Konfiguracja biegunów: 1+N z jednoczesnym rozłączaniem przewodu N
• Szerokość: 2 moduły (modułowy system montażu)
• Głębokość wbudowania: 71 mm
• Stopień ochrony: IP20 (po zabudowie możliwe IP40)
• Zakres temperatur pracy: -40 °C do +75 °C
• Klasa ograniczenia energii: 3
• Montaż: na szynie DIN, dowolne położenie montażowe
• Odporność materiałów: zwiększona odporność na korozję i promieniowanie UV
• Możliwość dodatkowego wyposażenia: tak (akcesoria montażowe i pomocnicze)
• Zgodność z normami: IEC/EN 60947-2 oraz IEC/EN 60898 (zakres konstrukcyjny i użytkowy)

Zastosowanie produktu

• Rozdzielnice w budynkach przemysłowych i obiektach użyteczności publicznej
• Ochrona obwodów gniazdowych, oświetleniowych oraz obwodów z umiarkowanymi prądami rozruchowymi (małe silniki, transformatory)
• Instalacje jednofazowe wymagające rozłączania przewodu neutralnego (1+N)
• Modernizacje i rozbudowy instalacji elektrycznych z montażem modułowym na szynie DIN
• Aplikacje, gdzie wymagana jest klasa ograniczenia energii 3 i wysoka odporność środowiskowa elementów
