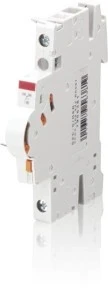

Styk pomocniczy 1Z 1R montaż boczny S2C‑S/H6R 2CDS200922R0001

Styk pomocniczy 1Z 1R montaż boczny S2C-S/H6R 2CDS200922R0001

Styk pomocniczy S2C-S/H6R (1Z/1R) to bocznie montowany moduł przeznaczony do dołączania sygnalizacji pozycji oraz sygnalizacji zakłóceń do wyłączników nadprądowych i różnicowoprądowych. Umożliwia wybór między wskazaniem pozycji wyłącznika a zgłaszaniem awarii.

Cechy techniczne

• Typ: S2C-S/H6R; konfiguracja styków: 1 styk zwierny (1Z) i 1 styk rozwierny (1R); brak styków przełącznych.
• Montaż: boczny, akcesorium montażowe (nie montowane fabrycznie).
• Szerokość montażowa: 8,8 mm.
• Liczba styków sygnalizacji błędu: 1.
• Kompatybilność: wyłączniki nadprądowe i kombinowane MCB/RCBO – serie S 200, SN 201, RCCB F 200 oraz RCBO DS201, DS202C, DS 200.
• Funkcja sygnalizacji: wskazanie pozycji wyłącznika lub sygnalizacja zakłócenia (przeciążenie/krótkie spięcie dla MCB/RCBO; uszkodzenie uziemienia dla RCCB/RCBO).
• Materiały: zawiera niewielką ilość stopu CuBe w częściach stykowych — montaż i prace serwisowe wymagają kwalifikowanego personelu z zakresu elektrotechniki.
• Wymiary i masa: 85 × 69 mm, masa ok. 0,043 kg.

Zastosowanie

• Do dołączania sygnalizacji pozycji wyłącznika w rozdzielnicach z wyłącznikami MCB i RCBO.
• Do sygnalizacji awarii i zdalnego monitoringu stanu linii w systemach automatyki (ALARM, PLC, BMS) w instalacjach mieszkalnych, komercyjnych i przemysłowych.
• Do modernizacji lub doposażenia wyłączników nadprądowych — montaż boczny bez konieczności wymiany podstawowego modułu wyłącznika.
• Montaż i konserwacja wyłącznie przez osoby z kwalifikacjami elektroinstalacyjnymi.
