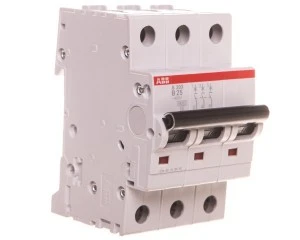

Wyłącznik nadprądowy 3P C 32A 6kA AC S203-C32 2CDS253001R0324
Wyłącznik nadprądowy S203-C32 przeznaczony do ochrony instalacji trójfazowych przed przeciążeniem i zwarciem; model 3-biegunowy o charakterystyce C, stosowany w rozdzielnicach mieszkalnych, komercyjnych i przemysłowych.
Cechy techniczne
- Typ i oznaczenie: S203‑C32, katalog 2CDS253001R0324.
- Liczba biegunów: 3 (liczba biegunów całkowita: 3); biegun N nie jest rozłączany jednocześnie.
- Prąd znamionowy In: 32 A; charakterystyka wyzwalania: C (dobór zabezpieczenia obwodów ogólnego przeznaczenia i obciążeń z umiarkowanymi prądami rozruchowymi).
- Znamionowe napięcie: 400 V; rodzaj napięcia: AC/DC; częstotliwość: 50 Hz (dla zastosowań sieciowych).
- Zdolność łączeniowa (EN 60898): 6 kA (zdolność przerywania zwarć do 6 kA).
- Stopień ochrony obudowy: IP20; stopień zanieczyszczenia: 2.
- Wymiary montażowe: szerokość 3 moduły; głębokość wbudowania: 69 mm.
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3 (parametry doboru zabezpieczeń i koordynacji).
- Mechanizmy wyzwalające: zapewniają ochronę przed przeciążeniem i zwarciem (zgodne z założeniami rodziny S200).
- Możliwość dodatkowego wyposażenia: tak — możliwość montażu pomocniczych styków i akcesoriów montażowych typowych dla serii S200.
- Zgodność ze standardami: IEC/EN 60898-1, IEC/EN 60947-2 i UL1077; konstrukcja zaprojektowana z uwzględnieniem zasad recyklingu.
Zastosowanie produktu
- Ochrona obwodów w instalacjach mieszkaniowych i budynkach użyteczności publicznej.
- Zabezpieczenie obwodów w instalacjach komercyjnych i lekkich zastosowaniach przemysłowych.
- Wykorzystanie w rozdzielnicach modułowych na szynę DIN jako zabezpieczenie obwodów rozdzielczych.
- Stosowanie tam, gdzie wymagana jest zdolność przerywania do 6 kA i charakterystyka C dla obciążeń z umiarkowanymi prądami rozruchowymi.
