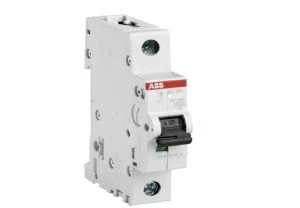

Wyłącznik nadprądowy 1P C 10A 6kA AC SZ201-C10 2CDS251025R0104
Miniaturowy wyłącznik nadprądowy 1P SZ201-C10 przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach domowych oraz komercyjnych; typ C, prąd znamionowy 10 A, zdolność łączeniowa 6 kA.
Cechy techniczne
- Prąd znamionowy: 10 A; charakterystyka wyzwalania: C (wyzwalanie elektromagnetyczne dla zwarć, termiczne dla przeciążeń).
- Liczba biegunów: 1 (szerokość: 1 moduł, 17,5 mm).
- Znamionowe napięcie pracy: 230 V (dostępne wartości systemowe do 400 V); częstotliwość: 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898).
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; klasa ograniczenia energii: 3.
- Mechanizmy wyzwalające: termiczny (ochrona przed przeciążeniem) oraz elektromagnetyczny (ochrona przed zwarciem).
- Wymiary: szer. 17,5 mm, wys. 69 mm, gł. 115 mm; montaż na szynie DIN.
- Jednoczesne rozłączanie bieguna N: nie; możliwość dodatkowego wyposażenia (blokady, sygnalizacja).
- Wytrzymałość mechaniczna i dielektryczna adekwatna do zastosowań w rozdzielnicach mieszkaniowych i komercyjnych.
Zastosowanie produktu
- Zabezpieczenie obwodów gniazd i oświetlenia w instalacjach jednofazowych 230/400 V.
- Stosowanie w rozdzielnicach budynków mieszkalnych, małych biur i obiektów handlowych.
- Ochrona obwodów z umiarkowanymi prądami rozruchowymi (charakterystyka C nadaje się do obciążeń zawierających niewielkie silniki i transformatory).
- Element zabezpieczeń w instalacjach wymagających odporności na zwarcia do 6 kA oraz montażu modułowego na szynie DIN.
