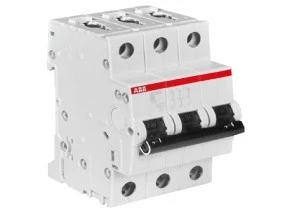

Wyłącznik nadprądowy 3P C 25A 6kA AC SZ203-C25 2CDS253025R0254
Miniaturowy wyłącznik nadprądowy SZ203-C25 przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem; stosowany w instalacjach budynków mieszkalnych i obiektów komercyjnych oraz jako element rozdzielnic i szaf rozdzielczych.
Cechy techniczne
- Prąd znamionowy: 25 A; charakterystyka wyzwalania: C (wyzwalanie elektromagnetyczne dla zwarć, mechanizm termiczny z opóźnieniem dla przeciążeń).
- Liczba biegunów: 3 (liczba biegunów całkowita: 3); jednoczesne rozłączanie biegunu N: brak.
- Znamionowe napięcie: 400 V; częstotliwość: 50 Hz; rodzaj napięcia: AC/DC.
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898); klasa ograniczenia energii: 3.
- Kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
- Wymiary montażowe: szerokość odpowiada 3 modułom DIN, głębokość zabudowy 69 mm.
- Stopień ochrony obudowy: IP20; zakres temperatur pracy: od -25°C do +55°C.
- Wyłącznik blokowany prądowo, wyposażony w mechanizm termiczny i elektromagnetyczny; możliwość dodatkowego wyposażenia (np. zatrzaski pomocnicze, moduły sygnalizacyjne).
Zastosowanie produktu
- Ochrona obwodów trójfazowych w instalacjach mieszkaniowych, biurowych i komercyjnych.
- Zastosowanie w rozdzielnicach przy zabezpieczaniu obwodów silnikowych, oświetleniowych i gniazd wtyczkowych o umiarkowanych prądach rozruchowych (charakterystyka C).
- Element modularnych szaf rozdzielczych, kompatybilny z systemem montażu na szynie DIN.
- Rozwiązanie dla instalatorów wymagających urządzenia o zdolności łączeniowej 6 kA i możliwościach rozbudowy akcesoriami pomocniczymi.
