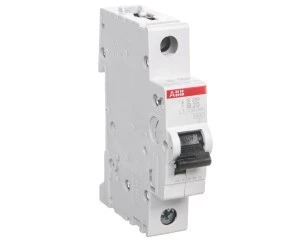

Wyłącznik nadprądowy 1P B 20A 6kA AC S201-B20 2CDS251001R0205
Miniaturowy wyłącznik nadprądowy S201-B20 przeznaczony do ochrony pojedynczych obwodów prądu przemiennego i stałego (AC/DC), o znamionowym prądzie 20 A i charakterystyce B; stosowany w rozdzielnicach modułowych w instalacjach mieszkaniowych, komercyjnych i lekkiego przemysłu.
Cechy techniczne
- Prąd znamionowy: 20 A; napięcie znamionowe: 230 V; częstotliwość: 50 Hz.
- Charakterystyka wyzwalania: B (wyzwalanie elektromagnetyczne przy zwarciu ~3–5×In, termiczne opóźnione dla przeciążeń).
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898 / IEC 60947-2.
- Liczba biegunów: 1 (szerokość: 1 moduł, głębokość montażu: 69 mm).
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3.
- Rodzaj napięcia: AC/DC; jednoczesne rozłączanie bieguna N: nie.
- Mechanizm: wyzwalacz termiczno‑magnetyczny (ochrona przeciążeniowa i zwarciowa).
- Możliwość dodatkowego wyposażenia: tak — opcje kontaktów pomocniczych i akcesoriów montażowych zajmujących zmniejszoną przestrzeń.
- Zgodność z normami: IEC/EN 60898-1, IEC/EN 60947-2, UL1077.
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w instalacjach mieszkaniowych i komercyjnych.
- Rozdzielnice modułowe w budynkach użyteczności publicznej i biurach.
- Ochrona obwodów pomocniczych i sterujących w lekkich aplikacjach przemysłowych.
- Zastosowania wymagające kompaktowego wyłącznika o szerokości 1 modułu oraz możliwości dołączenia kontaktów pomocniczych.
