Wyłączniki instalacyjne chronią instalację przed skutkami zwarć i przeciążeń, zapewniając w ten sposób pewność i bezpieczeństwo pracy instalacji.. SZ203-B63 wyłącznik nadmiarowo-prądowy | 3P | char. B | 63A | 6kA | AC |
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V]
400
Liczba biegunów
3
Kategoria przepięcia
3
Szerokość wyrażona liczbą modułów
3
Jednocześnie rozłączany biegun N
Nie
Możliwość dodatkowego wyposażenia
Tak
PKWiU
27.12.22.0
Rodzaj napięcia
AC/DC
Prąd znamionowy [A]
63
Charakterystyka wyzwalania
B
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]

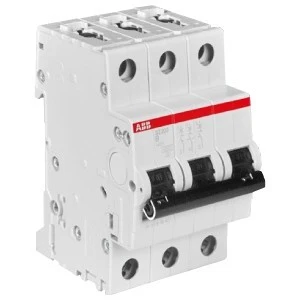

Wyłącznik nadprądowy 3P B 63A 6kA AC SZ203-B63 2CDS253025R0635
Trójpolowy wyłącznik nadprądowy SZ203-B63 przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem. Urządzenie o charakterystyce wyzwalania B i znamionowym prądzie 63 A, stosowane w rozdzielnicach instalacji elektrycznych.
Cechy techniczne
Charakterystyka wyzwalania: B (wyzwalanie przy krótkotrwałych prądach zwarciowych typowo 3–5×In)
Prąd znamionowy (In): 63 A
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA (AC)
Napięcie znamionowe: 400 V
Rodzaj napięcia: AC/DC
Częstotliwość: 50 Hz
Liczba biegunów: 3 (liczba biegunów całkowita: 3)
Jednoczesne rozłączanie bieguna N: Nie
Szerokość: 3 moduły
Głębokość wbudowania: 69 mm
Stopień ochrony: IP20
Klasa ograniczenia energii: 3
Kategoria przepięcia: 3
Stopień zanieczyszczenia: 2
Możliwość dodatkowego wyposażenia: Tak (przystosowany do montażu akcesoriów zgodnych z obudową)
Zastosowanie produktu
Ochrona obwodów trójfazowych w rozdzielnicach budynków mieszkalnych, komercyjnych i obiektach przemysłowych
Zabezpieczenie przewodów zasilających i grup odbiorników przed przeciążeniem i zwarciem
Stosowanie w instalacjach zasilania maszyn i urządzeń o umiarkowanych prądach rozruchowych wymagających charakterystyki B
Wykorzystanie w rozdzielniach modułowych wymagających kompaktowych, trójmodułowych zabezpieczeń
