Wyłączniki instalacyjne chronią instalację przed skutkami zwarć i przeciążeń, zapewniając w ten sposób pewność i bezpieczeństwo pracy instalacji.. SZ201-C40 wyłącznik nadmiarowo-prądowy | 1P | char. C | 40A | 6kA | AC |
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V]
250
Liczba biegunów
1
Kategoria przepięcia
3
Szerokość wyrażona liczbą modułów
1
Jednocześnie rozłączany biegun N
Nie
Możliwość dodatkowego wyposażenia
Nie
PKWiU
27.12.22.0
Rodzaj napięcia
AC/DC
Prąd znamionowy [A]
40
Charakterystyka wyzwalania
C
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]

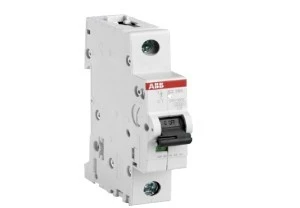

Wyłącznik nadprądowy 1P C 40A 6kA AC SZ201-C40 2CDS251025R0404
Wyłącznik nadprądowy 1P C 40A 6kA AC SZ201-C40 2CDS251025R0404 to miniaturowy wyłącznik jednobiegunowy o charakterystyce C, przeznaczony do ochrony obwodów niskiego napięcia przed przeciążeniem i zwarciem. Produkt znajduje zastosowanie w instalacjach mieszkaniowych oraz komercyjnych.
Znamionowe napięcie: 250 V (AC/DC); częstotliwość: 50 Hz
Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
Mechanizmy wyzwalające: termiczny (przeciążeniowy) oraz elektromagnetyczny (zwarciowy)
Klasa ograniczenia energii: 3; Kategoria przepięcia: 3; Stopień zanieczyszczenia: 2
Stopień ochrony: IP20; nie rozłącza jednocześnie biegunu N
Wymiary: szerokość 17,5 mm (1 moduł), głębokość zabudowy 69 mm; masa: 0,125 kg
Brak możliwości dodatkowego wyposażenia; materiały zgodne z RoHS
Zgodność z normą IEC/EN 60898-1
Zastosowanie
Ochrona obwodów zasilających gniazda i oświetlenie w budownictwie mieszkaniowym i komercyjnym
Ochrona obwodów z umiarkowanymi prądami rozruchowymi (charakterystyka C) — obwody zasilające małe silniki, transformatory i urządzenia z rozruchem indukcyjnym
Stosowanie w rozdzielnicach niskiego napięcia jako zabezpieczenie jednostkowe obwodów jednofazowych
Wykorzystanie tam, gdzie wymagana jest zdolność zwarciowa do 6 kA i zgodność z EN 60898-1
