Wyłączniki instalacyjne chronią instalację przed skutkami zwarć i przeciążeń, zapewniając w ten sposób pewność i bezpieczeństwo pracy instalacji.. SZ201-B32 wyłącznik nadmiarowo-prądowy | 1P | char. B | 32A | 6kA | AC |
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V] 1
230
Charakterystyka wyzwalania
B
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]

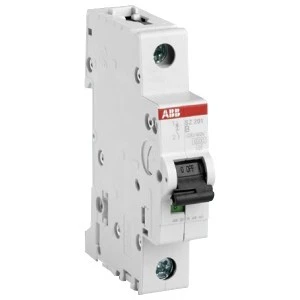

Wyłącznik nadprądowy 1P B 32A 6kA AC SZ201-B32 2CDS251025R0325
Miniaturowy wyłącznik nadprądowy SZ201-B32 przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach jednofazowych. Urządzenie stosowane w instalacjach budynków mieszkalnych i komercyjnych jako podstawowe zabezpieczenie obwodów gniazd i oświetlenia.
Cechy techniczne
Typ: miniaturowy wyłącznik nadprądowy, 1 biegun (1P), model SZ201-B32 (2CDS251025R0325)
Prąd znamionowy: 32 A
Charakterystyka wyzwalania: B (szybkie wyzwalanie przy niewielkich prądach zwarciowych)
Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
Napięcie znamionowe: 230 / 400 V
Rodzaj napięcia: AC/DC
Częstotliwość: 50 Hz
Stopień ochrony: IP20
Stopień zanieczyszczenia: 2
Klasa ograniczenia energii: 3; Kategoria przepięcia: 3
Szerokość: 17,5 mm (1 moduł); Głębokość wbudowania: 69 mm; Masa: 0,125 kg
Funkcjonalność: dwa mechanizmy wyzwalające (termiczny i magnetyczny); jednoczesne rozłączanie bieguna N: nie
Możliwość dodatkowego wyposażenia: tak (moduły doposażeniowe kompatybilne z serią)
Zastosowanie produktu
Ochrona obwodów jednofazowych w instalacjach mieszkaniowych i komercyjnych
Zabezpieczenie obwodów gniazd, punktów świetlnych i obwodów pomocniczych przed przeciążeniem i zwarciem
Wykorzystanie jako element rozdzielnic modułowych do ochrony pojedynczych obwodów 230/400 V
Zastosowania wymagające odporności na drgania i zakłócenia w typowych instalacjach budynkowych
