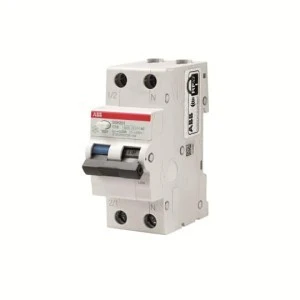

Wyłącznik różnicowo-nadprądowy 1P+N char. C 6A 6kA 30mA AC bezzwłoczny DSH201 C6 AC30 2CSR255070R1064
Wyłącznik różnicowo-nadprądowy DSH201 1P+N 6 A / 30 mA typu AC przeznaczony do ochrony obwodów jednofazowych przed prądami upływowymi oraz przed przeciążeniami i zwarciami; urządzenie bezzwłoczne z charakterystyką wyzwalania C, stosowane w rozdzielnicach modułowych.
Cechy techniczne
- Typ: wyłącznik różnicowo-nadprądowy (RCD+MCB) serii DSH201, 1P+N (2 bieguny)
- Prąd znamionowy In: 6 A
- Znamionowy prąd różnicowy IΔn: 30 mA (0,03 A), czułość typu AC (reakcja na sinusoidalne prądy upływu)
- Charakterystyka wyzwalania: C (krzywa C)
- Napięcie znamionowe Ue: 240 V, częstotliwość 50/60 Hz
- Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA (wg EN 60898)
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3
- Wymiary: szerokość 2 moduły (≈35 mm), wysokość 69 mm, głębokość zabudowy 69 mm
- Trwałość: do 20 000 cykli; parametry charakteryzujące wytrzymałość mechaniczną i dielektryczną
- Działanie: bezzwłoczne przeciwprądowe i przeciwprzepięciowe, zabezpieczenie przed przeciążeniami i zwarciami w obwodach jednofazowych
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w instalacjach jednofazowych w budownictwie mieszkaniowym i lekkim przemysłowym
- Zabezpieczenie przed porażeniem elektrycznym i wykrywanie upływów prądów ziemnozwarciowych (ochrona osób)
- Ochrona obwodów o małym natężeniu prądu roboczego (np. obwody sterujące, obwody pomocnicze do 6 A)
- Montaż w rozdzielnicach modułowych jako element ochrony różnicowoprądowej z dodatkową funkcją zabezpieczenia przed przeciążeniem i zwarciem
