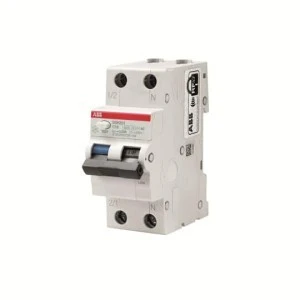

Wyłącznik różnicowo-nadprądowy 1P+N char. C 25A 6kA 30mA AC bezzwłoczny DSH201 C25 AC30 2CSR255070R1254
DSH201 C25 AC30 to wyłącznik różnicowo-prądowy z integralnym zabezpieczeniem nadprądowym (RCBO) przeznaczony do ochrony jednofazowych obwodów przed prądami upływu, przeciążeniami oraz zwarciami. Urządzenie stosuje się w rozdzielnicach modułowych na szynie DIN w instalacjach mieszkaniowych i lekkich aplikacjach przemysłowych.
Cechy techniczne
- Konfiguracja: 1P+N (liczba biegunów: 2), szerokość 2 modułów
- Prąd znamionowy In: 25 A
- Znamionowy prąd różnicowy IΔn: 0,03 A (30 mA), czułość typu AC (reakcja na sinusoidalne prądy upływu)
- Charakterystyka wyzwalania nadprądowego: C (wyzwalanie przy prądach zwarciowych o moderate inrush)
- Znamionowe napięcie izolacji/pracy: 230–240 V AC, częstotliwość: 50/60 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3
- Głębokość wbudowania: 69 mm; montaż na standardowej szynie DIN
- Wytrzymałość mechaniczna: do 20 000 cykli (informacja z dokumentacji serii DSH201)
- Przeznaczony do współpracy z przewodami o przekrojach typowych dla instalacji jednofazowych (zgodnie z dokumentacją producenta)
Zastosowanie produktu
- Ochrona obwodów gniazd wtykowych i oświetleniowych w budynkach mieszkalnych oraz biurowych wymagających ochrony przed porażeniem (30 mA).
- Zabezpieczenie obwodów z odbiornikami o charakterystycznych prądach rozruchowych dzięki charakterystyce C.
- Zastosowanie w rozdzielnicach modułowych montowanych na szynie DIN jako zamiennik kombinacji MCB + RCD.
- Stosowanie w instalacjach mieszanych (oświetlenie, gniazda, niewielkie silniki) wymagających jednoczesnej ochrony przed zwarciem, przeciążeniem i upływem do ziemi.
- Wykorzystanie w obiektach, gdzie wymagane są urządzenia o ograniczonej szerokości modułów i standardowych parametrach montażowych.
