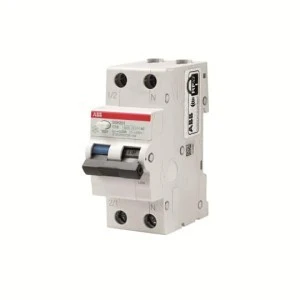

Wyłącznik różnicowo-nadprądowy 1P+N char. C 32A 6kA 30mA AC bezzwłoczny DSH201 C32 AC30 2CSR255070R1324
Wyłącznik różnicowo-nadprądowy 1P+N DSH201 C32 AC30 to urządzenie ochronne do jednofazowych obwodów odbiorczych, łączące funkcję wyłącznika nadprądowego (charakterystyka C) i wyłącznika różnicowoprądowego o czułości 30 mA (typ AC), przeznaczone do montażu w rozdzielnicach modułowych.
Cechy techniczne
- Konfiguracja: 1P+N, liczba biegunów 2; montaż na szynie DIN.
- Znamionowy prąd (In): 32 A; charakterystyka wyzwalania: C.
- Znamionowy prąd różnicowy (IΔn): 0,03 A (30 mA), czułość typ AC (wykrywanie prądów sinusoidalnych przemiennych).
- Tryb działania: bezzwłoczny (bez intentionalnego opóźnienia czasowego wyzwolenia różnicowego).
- Znamionowe napięcie pracy: 240 V; częstotliwość: 50/60 Hz.
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898).
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3.
- Wymiary i montaż: szerokość 35 mm (2 moduły DIN), wysokość 69 mm, długość 182 mm.
- Zakres temperatur pracy: -25 °C do +55 °C.
- Przeznaczony do ochrony przed przeciążeniami, zwarciami oraz upływami doziemnymi w obwodach jednofazowych.
Zastosowanie produktu
- Ochrona obwodów gniazd w instalacjach mieszkaniowych i lekkich obiektach komercyjnych przed porażeniem przy prądzie upływu ≥30 mA.
- Zabezpieczenie obwodów oświetleniowych i odbiorników jednofazowych, wymagających charakterystyki C dla selektywnego wyłączania przy prądach zwarciowych.
- Stosowanie w rozdzielnicach modułowych w budynkach mieszkalnych, biurowych oraz małych obiektach przemysłowych.
- Koordynacja z wyłącznikami nadmiarowoprądowymi i zabezpieczeniami górnymi w celu zapewnienia selektywności i ochrony przeciwporażeniowej.
