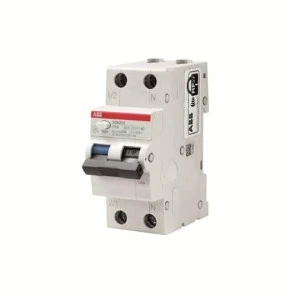

Wyłącznik różnicowo-nadprądowy 1P+N char. B 32A 6kA 30mA AC bezzwłoczny DSH201 B32 AC30 2CSR255070R1325
Wyłącznik różnicowo-nadprądowy DSH201 B32 AC30 to urządzenie 1P+N łączące funkcję wyłącznika nadprądowego o charakterystyce B z wyłącznikiem różnicowoprądowym o czułości 30 mA typu AC. Przeznaczony do ochrony obwodów jednofazowych przed skutkami upływów prądu oraz przeciążeniami i zwarciami.
Cechy techniczne
- Typ: wyłącznik różnicowo-nadprądowy 1P+N (liczba biegunów 2)
- Charakterystyka zadziałania (nadprądowa): B
- Znamionowy prąd In: 32 A
- Znamionowy prąd różnicowy IΔn: 0,03 A (30 mA), czułość AC (wykrywanie prądów sinusoidalnych)
- Znamionowe napięcie pracy Un: 240 V, częstotliwość: 50/60 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
- Kategoria przepięcia: 3; stopień zanieczyszczenia: 2
- Stopień ochrony: IP20
- Wymiary montażowe: szerokość 2 moduły; głębokość zabudowy 69 mm
- Charakterystyka czasowa: bezzwłoczny (brak opóźnienia typu selektywnego dla części różnicowej)
- Materiał i środowisko: zaprojektowany do typowych warunków instalacyjnych; wskaźnik recyklingu materiałów: 83,46%
- Normy odniesienia: zgodność z wymaganiami norm stosowanych w rozwiązaniach niskonapięciowych, m.in. IEC 60898-1 (dot. charakterystyk wyzwalania)
Zastosowanie produktu
- Ochrona przeciwporażeniowa i wykrywanie upływów prądu w obwodach jednofazowych
- Zabezpieczenie obwodów gniazd i obwodów oświetleniowych w instalacjach mieszkaniowych i komercyjnych
- Stosowanie w rozdzielnicach niskonapięciowych jako ochrona przed przeciążeniem, zwarciem i upływami izolacji
- W aplikacjach, gdzie wymagana jest czułość 30 mA dla ochrony osób oraz zdolność zwarciowa do 6 kA
