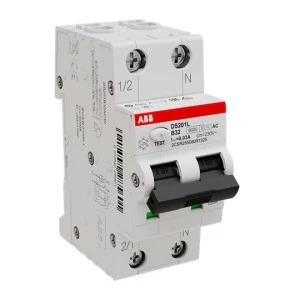

Wyłącznik różnicowo-nadprądowy 1P+N char. B 32A 6kA 30mA AC bezzwłoczny DS201 B32 AC30 2CSR255080R1325
Jednofazowy wyłącznik różnicowo-nadprądowy typu AC z wbudowanym zabezpieczeniem nadprądowym (1P+N, seria DS201), przeznaczony do ochrony obwodów przed przeciążeniem, zwarciem oraz skutkami prądów upływowych o wartości powyżej 30 mA.
Cechy techniczne
- Układ: 1P+N (liczba biegunów: 2)
- Prąd znamionowy: 32 A
- Napięcie znamionowe: 240 V AC
- Znamionowy prąd różnicowy: 0,03 A (30 mA), typ czułości: AC (reakcja na składową przemienną)
- Charakterystyka wyzwalania nadprądowego: B
- Częstotliwość pracy: 50/60 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA
- Kategoria przepięcia: 3; stopień zanieczyszczenia: 2
- Stopień ochrony obudowy: IP20
- Wymiary i montaż: szerokość 2 moduły, głębokość zabudowy 69 mm; masa około 200 g
- Funkcje dodatkowe: bezzwłoczna charakterystyka różnicowoprądowa, wskazanie pozycji styków
Zastosowanie produktu
- Ochrona jednofazowych obwodów odbiorczych w budownictwie mieszkaniowym i małych obiektach komercyjnych
- Zabezpieczenie obwodów gniazd wtykowych oraz obwodów oświetleniowych przed prądami upływowymi
- Montaż w rozdzielnicach modularnych na szynie DIN jako podstawowe urządzenie ochronne
- Współpraca z wyłącznikami nadprądowymi w układach wymagających ochrony przeciwporażeniowej 30 mA
- Stosowanie w instalacjach, gdzie wymagana jest szybka reakcja na upływy prądowe i ochrona przeciwzwarciowa do 6 kA
