Wyłącznik różnicowo‑nadprądowy 2P 10A B 30mA A 6kA DS201 A‑B10/0,03 2CSR255180R1105

Wyłącznik różnicowo-nadprądowy 2P 10A B 30mA A 6kA DS201 A-B10/0,03 2CSR255180R1105

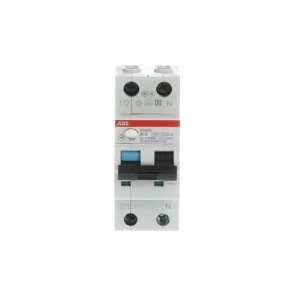

Wyłącznik różnicowo-nadprądowy DS201 A-B10/0,03 to urządzenie typu 1P+N (2-modułowe) łączące funkcję wyłącznika nadprądowego i różnicoprądowego (RCBO), przeznaczone do ochrony jednofazowych obwodów zasilających przed przeciążeniami, zwarciami oraz prądami upływowymi. Stosowany w rozdzielnicach na szynę DIN w instalacjach mieszkalnych, biurowych i drobnych obiektach przemysłowych.

Cechy techniczne

• Typ: RCBO DS201, konstrukcja 1P+N z jednoczesnym rozłączaniem bieguna N
• Znamionowy prąd: 10 A
• Znamionowy prąd różnicowy: 30 mA (0,03 A), czułość klasy A – detekcja prądów sinusoidalnych i pulsujących składowych stałych
• Charakterystyka wyzwalania: B (wyzwalanie termomagnetyczne dla obciążeń rezystancyjnych i umiarkowanie indukcyjnych)
• Napięcie znamionowe: 230 V AC, częstotliwość 50/60 Hz
• Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 10 kA
• Szerokość montażowa: 2 moduły (montaż na szynie DIN), głębokość wbudowania: 69 mm
• Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3
• Mechanizm: wyzwalanie elektrotermiczne z funkcją różnicową klasy A, przystosowany do typowych obciążeń gniazd i urządzeń domowych

Zastosowanie produktu

• Ochrona obwodów gniazd w instalacjach mieszkaniowych i biurowych przed porażeniem i zwarciami
• Zabezpieczanie obwodów oświetleniowych oraz pojedynczych odbiorników (AGD, RTV) wymagających detekcji prądów pulsujących
• Stosowanie w rozdzielnicach modułowych montowanych na szynie DIN, jako indywidualne zabezpieczenie obwodów końcowych
• Aplikacje wymagające jednoczesnego rozłączania przewodu neutralnego oraz selektywnej charakterystyki B dla obciążeń rezystancyjnych i umiarkowanie indukcyjnych
