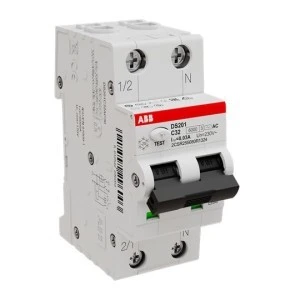

Wyłącznik różnicowo-nadprądowy 1P+N char. C 32A 6kA 30mA AC bezzwłoczny DS201 C32 AC30 2CSR255080R1324
Wyłącznik różnicowo-nadprądowy (RCBO) DS201 C32 AC30 realizuje jednoczesną ochronę różnicową i nadprądową dla jednofazowych obwodów zasilania. Urządzenie typu AC o czułości 30 mA i znamionowym prądzie 32 A przeznaczone jest do montażu modułowego w rozdzielnicach elektrycznych.
Cechy techniczne
- Typ urządzenia: wyłącznik różnicowo-nadprądowy (RCBO), bezzwłoczny, czułość AC
- Znamionowy prąd: 32 A
- Znamionowy prąd różnicowy: 0,03 A (30 mA)
- Charakterystyka wyzwalania: C (wyzwalanie przy wyższych prądach zwarciowych)
- Liczba biegunów: 1P+N (całkowita liczba biegunów: 2)
- Napięcie znamionowe: 240 V, częstotliwość: 50/60 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA
- Szerokość: 2 moduły DIN; głębokość wbudowania: 69 mm
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2
- Kategoria przepięcia: 3
- Funkcjonalność: ochrona przed porażeniem prądem upływowym (30 mA) oraz zabezpieczenie przeciążeniowe i zwarciowe w jednym urządzeniu
- Akcesoria kompatybilne: styki pomocnicze, wyzwalacze podnapięciowe (opcjonalne)
Zastosowanie produktu
- Ochrona obwodów jednofazowych w instalacjach mieszkaniowych i komercyjnych (gniazda, oświetlenie)
- Montaż w rozdzielnicach modułowych oraz tablicach dystrybucyjnych
- Zabezpieczenie obwodów o znamionowym obciążeniu do 32 A, szczególnie tam, gdzie wymagana jest ochrona różnicowa 30 mA
- Stosowanie w instalacjach budynków użyteczności publicznej i lekkiego przemysłu, gdzie wymagane są funkcje RCBO w jednym module
