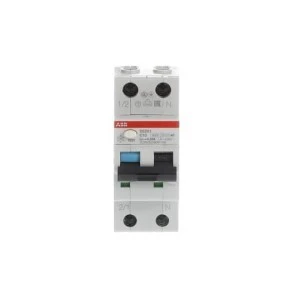

Wyłącznik różnicowo-nadprądowy 2P 10A C 30mA AC 6kA DS201 C10 AC30 2CSR255080R1104
DS201 C10 AC30 to 2-biegunowy wyłącznik różnicowo-nadprądowy (RCBO) zaprojektowany do ochrony obwodów jednofazowych przed prądami upływu oraz przed przeciążeniami i zwarciami. Przeznaczony do zabudowy modułowej w rozdzielnicach instalacji mieszkaniowych, biurowych i małych obiektów przemysłowych.
Cechy techniczne
- Konfiguracja: 2P (1P+N), typ RCBO (ochrona różnicowa + nadprądowa)
- Prąd znamionowy (In): 10 A
- Charakterystyka wyzwalania dla nadprądu: C
- Czułość różnicowa: 30 mA, typ AC (wykrywa składowe sinusoidalne)
- Zdolność wyłączania zwarciowego: 6 kA (6000 A)
- Szerokość modułu: 35 mm
- Masa netto: ok. 200 g
- Trwałość mechaniczna: ponad 20 000 cykli
- Zakres temperatur pracy: od -25°C do +55°C
- Przeznaczenie funkcjonalne: ochrona przeciwporażeniowa i zabezpieczenie przed przeciążeniami/zwarciami w jednym urządzeniu
- Montaż: zabudowa modułowa w rozdzielnicach elektrycznych
Zastosowanie produktu
- Zabezpieczenie obwodów gniazd wtyczkowych i obwodów oświetleniowych w budownictwie mieszkaniowym
- Ochrona obwodów w obiektach biurowych oraz małych lokalach usługowych
- Wykorzystanie w instalacjach, gdzie wymagane jest połączenie ochrony różnicowej i nadprądowej w jednym module
- Zastosowania chroniące przed porażeniem prądem oraz zapobiegające skutkom zwarć i przeciążeń lokalnych obwodów
