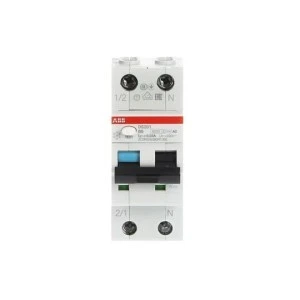

Wyłącznik różnicowo‑nadprądowy 1P+N char. B 6A 6kA 30mA AC bezzwłoczny DS201 B6 AC30 2CSR255080R1065

Wyłącznik różnicowo-nadprądowy 1P+N char. B 6A 6kA 30mA AC bezzwłoczny DS201 B6 AC30 2CSR255080R1065

Modułowy wyłącznik różnicowo-nadprądowy 1P+N łączący funkcję wyłącznika nadprądowego o charakterystyce B z ochroną różnicowoprądową typu AC 30 mA, przeznaczony do zabezpieczania obwodów jednofazowych przed porażeniem oraz skutkami przeciążeń i zwarć.

Cechy techniczne

• Prąd znamionowy: 6 A
• Znamionowy prąd różnicowy: 30 mA (0,03 A), czułość typu AC
• Charakterystyka wyzwalania: B (wyzwalanie nadprądowe)
• Liczba biegunów: 1P+N (liczba biegunów całkowita: 2)
• Napięcie znamionowe: 240 V AC, częstotliwość: 50/60 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
• Bezzwłoczny tryb działania (bez opóźnienia wyłączenia przy wykryciu prądu upływowego)
• Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3
• Wymiary montażowe: szerokość 2 modułów; głębokość wbudowania: 69 mm
• Konstrukcja modułowa, możliwość podłączenia przewodów o różnych przekrojach oraz obsługa akcesoriów montażowych
• Zalecenie eksploatacyjne: przeprowadzanie testów działania (przycisk test) w cyklach co 6 miesięcy
• Przeznaczony do obwodów jednofazowych z wymaganiem ochrony różnicowoprądowej i nadprądowej

Zastosowanie produktu

• Zabezpieczenie obwodów jednofazowych w instalacjach mieszkaniowych i komercyjnych (gniazda, obwody oświetleniowe, obwody pomocnicze)
• Ochrona przeciwporażeniowa i przeciwzwarciowa w rozdzielnicach modułowych o ograniczonym prądzie znamionowym
• Stosowanie tam, gdzie wymagane jest wykrywanie upływów prądu przemiennego (AC) oraz ochrona przed przeciążeniami zgodnie z charakterystyką B
• Zalecane do instalacji, w których przewidziano okresowe testy funkcjonalne co 6 miesięcy w celu utrzymania skuteczności ochrony
