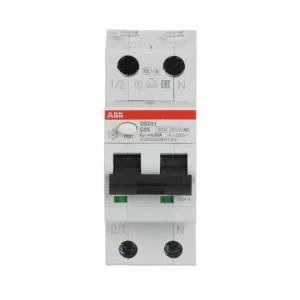

Wyłącznik różnicowo‑nadprądowy 1P+N char. C 25A 6kA 30mA AC bezzwłoczny DS201 C25 AC30 2CSR255080R1254

Wyłącznik różnicowo-nadprądowy 1P+N char. C 25A 6kA 30mA AC bezzwłoczny DS201 C25 AC30 2CSR255080R1254

Wyłącznik różnicowo-nadprądowy DS201 C25 AC30 to urządzenie 1P+N łączące funkcję ochrony różnicowoprądowej 30 mA oraz zabezpieczenia przeciążeniowego z charakterystyką C; przeznaczony do ochrony jednofazowych obwodów zasilających przed upływami prądu i skutkami przeciążeń oraz zwarć.

Cechy techniczne

• Typ: 1P+N (liczba biegunów: 2), seria DS201.
• Prąd znamionowy: 25 A; charakterystyka wyzwalania: C (prąd zwarciowy/wyzwalanie dla obciążeń indukcyjnych).
• Znamionowy prąd różnicowy: 0,03 A (30 mA), bezzwłoczny; czułość: AC (reakcja na sinusoidalne prądy upływu).
• Znamionowe napięcie: 240 V; częstotliwość pracy: 50/60 Hz.
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA.
• Kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
• Stopień ochrony: IP20; szerokość: 2 moduły; głębokość wbudowania: 69 mm; wymiary: 69 × 35 × 69 mm; masa netto ~200 g.
• Odporność mechaniczna: podwyższona odporność na wibracje i przepięcia; wykonanie z komponentów uwzględniających materiały z recyklingu.
• Funkcje dodatkowe: zintegrowana ochrona przeciążeniowa i możliwość doboru akcesoriów montażowych dla rozdzielnic modułowych.

Zastosowanie produktu

• Ochrona obwodów gniazd i oświetlenia w instalacjach jednofazowych budynków mieszkalnych i obiektów komercyjnych.
• Zabezpieczenie obwodów z urządzeniami indukcyjnymi i obciążeniami wymagającymi charakterystyki C.
• Stosowanie jako ochrona przeciwporażeniowa (wykrywanie upływów) oraz ograniczenie ryzyka pożaru spowodowanego prądami upływu.
• Integracja w rozdzielnicach modułowych instalacji niskonapięciowych zgodnych z siecią 50/60 Hz.
