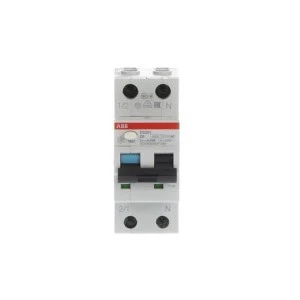

Wyłącznik różnicowo-nadprądowy 1P+N char. C 6A 6kA 30mA AC bezzwłoczny DS201 C6 AC30 2CSR255080R1064
Wyłącznik różnicowo-nadprądowy DS201 C6 AC30 to urządzenie typu 1P+N łączące ochronę przed przeciążeniem/zwarciem z detekcją prądów upływowych. Przeznaczony do zabezpieczenia jednofazowych obwodów instalacji niskonapięciowych w budynkach mieszkalnych i obiektach użytkowych.
Cechy techniczne
- Typ: wyłącznik różnicowo-nadprądowy 1P+N (kombinacja RCD + MCB), wykonanie bezzwłoczne, czułość AC
- Prąd znamionowy In: 6 A; charakterystyka wyzwalania: C (wyposażony w krzywą C dla zabezpieczeń przeciążeniowych)
- Znamionowy prąd różnicowy IΔn: 0,03 A (30 mA) — ochrona przeciwporażeniowa dla osób
- Znamionowe napięcie Ue: 240 V; częstotliwość pracy: 50/60 Hz
- Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA (wg EN)
- Liczba biegunów: 2 (1P+N); szerokość: 2 moduły; głębokość wbudowania: 69 mm
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3
- Niskie straty mocy przy normalnej pracy; konstrukcja przystosowana do montażu na szynie DIN (TH35)
- Zwiększona odporność na wibracje i warunki środowiskowe, odpowiednia do typowych rozdzielnic budynkowych
Zastosowanie produktu
- Zabezpieczenie obwodów jednofazowych — obwody gniazd, oświetlenia i małych urządzeń w budynkach mieszkalnych i niewielkich obiektach komercyjnych
- Stosowanie w rozdzielnicach modułowych z szyną DIN do ochrony przeciwporażeniowej przy wymaganej czułości 30 mA
- Ochrona przed skutkami zwarć i przeciążeń w instalacjach, gdzie wymagana jest jednoczesna ochrona RCD i wyłącznika nadprądowego
- Rozwiązanie odpowiednie do instalacji o częstotliwości 50/60 Hz oraz do środowisk o standardowym stopniu zanieczyszczenia (2) i kategorie przepięć 3
