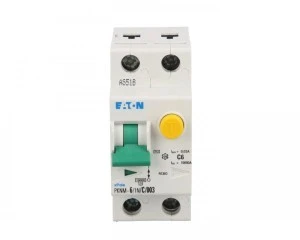

Wyłącznik różnicowo-nadprądowy 2P 6A C 0,03A typ AC PKNM 6/1N/C/003-MW 236017
Wyłącznik nadprądowy z modułem różnicowoprądowym (2P, 1-biegunowy + N) przeznaczony do jednoczesnej ochrony nadprądowej i różnicowoprądowej; typ AC o czułości 30 mA i prądzie znamionowym 6 A, stosowany w rozdzielnicach budynków mieszkalnych i funkcjonalnych.
Cechy techniczne
Liczba biegunów: 2 (1-biegunowy + N), jednoczesne rozłączanie przewodu N
Prąd znamionowy: 6 A
Charakterystyka wyzwalania: C (wyzwalanie przy prądach przemijających typowych dla obciążeń indukcyjnych i rezystancyjnych)
Znamionowy prąd różnicowy (czułość): 0,03 A (30 mA), typ AC — detekcja prądów różnicowych sinusoidalnych
Częstotliwość pracy: 50 Hz
Znamionowa zwarciowa zdolność łączeniowa: 10 kA (wg odpowiednich norm)
Szerokość: 2 moduły
Głębokość wbudowania: 69 mm
Stopień ochrony: IP20
Zakres temperatur pracy: -25°C do 40°C
Odporność mechaniczna i elektryczna: odporność na udar prądowy 250 A; zabezpieczenia przed korozją i promieniowaniem UV
Możliwość oszynowania (podłączenie szyny zbiorczej) oraz integracji z aparatami zapewniającymi selektywność wyłączeń
Opcje rozszerzeń: możliwość montażu styków pomocniczych i zdalnego wyzwalania
Zastosowanie produktu
Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych oraz obiektach funkcjonalnych
Zabezpieczenie obwodów o prądzie znamionowym do 6 A wymagających ochrony różnicowoprądowej 30 mA
Stosowanie w rozdzielnicach modułowych tam, gdzie wymagana jest jednoczesna ochrona nadprądowa i różnicowoprądowa
Aplikacje wymagające koordynacji i selektywności z innymi aparatami zabezpieczeniowymi oraz możliwości zdalnego wyzwalania i monitoringu
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Prąd znamionowy [A]
6
Liczba biegunów
2
Czułość
AC
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]
10
PKWiU
27.12.22.0
Głębokość wbudowania [mm]
69
Charakterystyka wyzwalania
C
Znamionowy prąd różnicowy [A]
0,03
Szerokość wyrażona liczbą modułów
2
Jednocześnie rozłączany biegun N
Tak
Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2 [kA]
10
Dane logistyczne
Ean
4015082360177
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.21
Opakowanie zbiorcze produktu
1/60 szt.
Wysokość opakowania [mm]
40
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Podmiot odpowiedzialnyEATON ELECTRIC SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Adres pocztowyul. Galaktyczna 30, 80-299 Gdańsk
Adres e-mailwsparcietech@eaton.com
Adres strony internetowejhttps://www.eaton.com/pl/pl-pl.html
Wyłącznik różnicowo-nadprądowy dwubiegunowy Eaton z serii PKNM. Łatwy montaż na szynie. Wytrzymała konstrukcja obudowy nie uszkadza się przy montażu. Duża wytrzymałość mechaniczna i elektryczna. Specyfikacja: C 6A 230V 0,03A TYP AC. Zdecydowanie jeden z lepszych produktów w swojej cenie.
