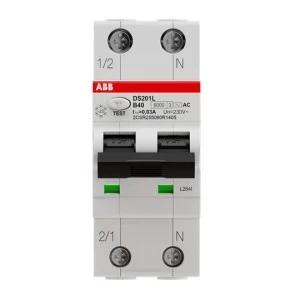

Wyłącznik różnicowo-nadprądowy 1P+N char. B 40A 6kA 30mA AC bezzwłoczny DS201 B40 AC30 2CSR255080R1405
Wyłącznik różnicowo-nadprądowy DS201 B40 AC30 1P+N łączy zabezpieczenie nadprądowe z detekcją prądu upływowego (30 mA). Przeznaczony do ochrony jednofazowych obwodów zasilających przed przeciążeniem, zwarciem oraz skutkami prądów upływowych typu AC.
Cechy techniczne
- Konfiguracja: 1P+N (liczba biegunów: 2)
- Prąd znamionowy: 40 A
- Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typ AC
- Charakterystyka wyzwalania nadprądowego: B
- Napięcie znamionowe: 230/240 V, częstotliwość: 50/60 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN)
- Bezzwłoczny tryb działania (brak dodatkowego opóźnienia przy wyzwoleniu różnicowym)
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3
- Wymiary montażowe: szerokość 2 modułów, głębokość wbudowania 69 mm
- Możliwość integracji akcesoriów sygnalizacyjnych; niskie straty w stanie pracy
Zastosowanie
- Ochrona obwodów jednofazowych w budownictwie mieszkaniowym i obiektach komercyjnych
- Oświetlenie, gniazda wtykowe oraz obwody urządzeń gospodarstwa domowego
- Rozdzielnice modułowe montowane na szynie DIN w instalacjach niskiego napięcia
- Zastosowania wymagające detekcji prądów upływowych sinusoidalnych (typ AC) i jednoczesnej ochrony nadprądowej
- Instalacje biurowe oraz małe zakłady przemysłowe, gdzie konieczne jest szybkie wyłączenie w przypadku zwarć doziemnych
