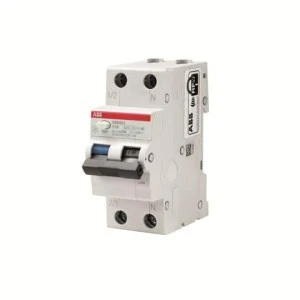

Wyłącznik różnicowo-nadprądowy 1P+N char. C 32A 6kA 30mA AC bezzwłoczny DSH201 C32 AC30 2CSR255070R1404
Wyłącznik różnicowo-nadprądowy DSH201 C32 AC30 1P+N łączy zabezpieczenie nadprądowe o charakterystyce C z funkcją różnicowoprądową o czułości 30 mA typu AC. Przeznaczony do ochrony jednofazowych obwodów niskiego napięcia przed przeciążeniami, zwarciami oraz upływem prądu do ziemi.
Cechy techniczne
- Typ: 1P+N (2 bieguny)
- Prąd znamionowy: 32 A
- Charakterystyka wyzwalania: C (stosowana w obwodach z umiarkowanymi prądami rozruchowymi)
- Znamionowy prąd różnicowy: 0,03 A (30 mA)
- Czułość: typ AC — detekcja sinusoidalnych prądów upływu
- Napięcie znamionowe: 240 V
- Częstotliwość pracy: 50/60 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
- Stopień ochrony: IP20
- Głębokość wbudowania: 69 mm
- Szerokość: 2 moduły (aparat modułowy)
- Kategoria przepięcia: 3; stopień zanieczyszczenia: 2
- Wyzwalanie: bezzwłoczne (natychmiastowe działanie przy wykryciu upływu)
Zastosowanie produktu
- Ochrona obwodów jednofazowych w rozdzielnicach mieszkaniowych, komercyjnych oraz lekkich instalacjach przemysłowych (gniazda, oświetlenie, obwody ogólne).
- Zabezpieczenie przeciwporażeniowe osób (30 mA) oraz ograniczanie ryzyka pożarowego związanego z upływami prądu.
- Stosowanie tam, gdzie wymagane jest natychmiastowe wyłączenie przy wykryciu sinusoidalnych prądów upływu; typ AC nie zabezpiecza przed pulsującymi składowymi stałoprądowymi — uwzględnić przy doborze do zasilaczy i urządzeń z elektroniką mocy.
- Przeznaczony do instalacji o spodziewanym prądzie zwarciowym do 6 kA; charakterystyka C odpowiednia dla obciążeń z umiarkowanymi prądami rozruchowymi.
