Wyłącznik różnicowo‑nadprądowy 1P+N char. B 20A 6kA 30mA AC bezzwłoczny DSH201 B20 AC30 2CSR255070R1205

miniaturka produktu Wyłącznik różnicowo-nadprądowy 1P+N char. B 20A 6kA 30mA AC bezzwłoczny DSH201 B20 AC30 2CSR255070R1205

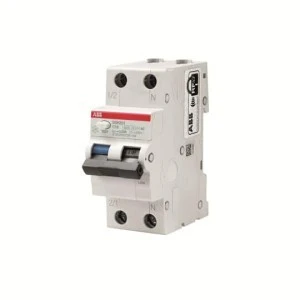

Zdjęcie produktu Wyłącznik różnicowo-nadprądowy 1P+N char. B 20A 6kA 30mA AC bezzwłoczny DSH201 B20 AC30 2CSR255070R1205
Kliknij, aby przejść do galerii
Cena:

Seria DSH201 to wyłączniki różnicowo - prądowe z członem nanprądowym 1P+N o szerokości dwóch modułów do ochrony obwodów jednofazowych użytkownika końcowego przed prądami przeciążeniowymi i zwarciowymi. Ochrona przed skutkami sinusoidalnych przemiennych prądów ziemnozwarciowych

Dane techniczne

CN
85363030
Częstotliwość [Hz]
50
Prąd znamionowy [A]
20
Charakterystyka wyzwalania
B
Znamionowy prąd różnicowy [A]
0,03
Kategoria przepięcia
3
Szerokość wyrażona liczbą modułów
2
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]
6
PKWiU
27.12.23.0
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V]
240
Liczba biegunów
2
Czułość
AC
Stopień zanieczyszczenia
2
Częstotliwość
50/60 Hz
Liczba biegunów
2
Liczba biegunów (całkowita)
2

Dane logistyczne

Ean
8012542354116
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Wyłącznik róźnicowo-nadprądowy 2P 16A B 30mA AC 6kA DSH201 B16 AC30 2CSR255070R1165

Wyłącznik róźnicowo-nadprądowy 2P 16A B 30mA AC 6kA DSH201 B16 AC30 2CSR255070R1165

201,01 złbrutto
Wyłącznik róźnicowo-nadprądowy 2P 10A B 30mA AC 6kA DSH201 B10 2CSR255070R1105

Wyłącznik róźnicowo-nadprądowy 2P 10A B 30mA AC 6kA DSH201 B10 2CSR255070R1105

236,17 złbrutto
Wyłącznik róźnicowo-nadprądowy 2P 6A B 30mA AC 6kA DSH201-B6-AC30 2CSR255070R1065

Wyłącznik róźnicowo-nadprądowy 2P 6A B 30mA AC 6kA DSH201-B6-AC30 2CSR255070R1065

250,38 złbrutto
Wyłącznik różnicowo-nadprądowy 1P+N char. C 16A 6kA 30mA AC bezzwłoczny DSH201 C16 AC30 2CSR255070R1164

Wyłącznik różnicowo-nadprądowy 1P+N char. C 16A 6kA 30mA AC bezzwłoczny DSH201 C16 AC30 2CSR255070R1164

293,26 złbrutto
Wyłącznik różnicowo-nadprądowy 1P+N char. C 32A 6kA 30mA AC bezzwłoczny DSH201 C32 AC30 2CSR255070R1404

Wyłącznik różnicowo-nadprądowy 1P+N char. C 32A 6kA 30mA AC bezzwłoczny DSH201 C32 AC30 2CSR255070R1404

342,65 złbrutto
Wyłącznik różnicowo-nadprądowy 1P+N char. B 20A 6kA 30mA AC bezzwłoczny DSH201 B20 AC30 2CSR255070R1205

Wyłącznik różnicowo-nadprądowy 1P+N char. B 20A 6kA 30mA AC bezzwłoczny DSH201 B20 AC30 2CSR255070R1205

245,83 złbrutto
Wyłącznik różnicowo-nadprądowy 1P+N char. B 32A 6kA 30mA AC bezzwłoczny DSH201 B32 AC30 2CSR255070R1325

Wyłącznik różnicowo-nadprądowy 1P+N char. B 32A 6kA 30mA AC bezzwłoczny DSH201 B32 AC30 2CSR255070R1325

289,27 złbrutto
Wyłącznik różnicowo-nadprądowy 1P+N char. C 20A 6kA 30mA AC bezzwłoczny DSH201 C20 AC30 2CSR255070R1204

Wyłącznik różnicowo-nadprądowy 1P+N char. C 20A 6kA 30mA AC bezzwłoczny DSH201 C20 AC30 2CSR255070R1204

293,80 złbrutto
Wyłącznik różnicowo-nadprądowy 1P+N char. B 40A 6kA 30mA AC bezzwłoczny DSH201 B40 AC30 2CSR255070R1405

Wyłącznik różnicowo-nadprądowy 1P+N char. B 40A 6kA 30mA AC bezzwłoczny DSH201 B40 AC30 2CSR255070R1405

284,01 złbrutto
Wyłącznik różnicowo-nadprądowy 1P+N char. B 25A 6kA 30mA AC bezzwłoczny DSH201 B25 AC30 2CSR255070R1255

Wyłącznik różnicowo-nadprądowy 1P+N char. B 25A 6kA 30mA AC bezzwłoczny DSH201 B25 AC30 2CSR255070R1255

258,82 złbrutto
Wyłącznik różnicowo-nadprądowy 1P+N char. C 10A 6kA 30mA AC bezzwłoczny DSH201 C10 AC30 2CSR255070R1104

Wyłącznik różnicowo-nadprądowy 1P+N char. C 10A 6kA 30mA AC bezzwłoczny DSH201 C10 AC30 2CSR255070R1104

289,43 złbrutto
Wyłącznik różnicowo-nadprądowy 1P+N char. C 32A 6kA 30mA AC bezzwłoczny DSH201 C32 AC30 2CSR255070R1324

Wyłącznik różnicowo-nadprądowy 1P+N char. C 32A 6kA 30mA AC bezzwłoczny DSH201 C32 AC30 2CSR255070R1324

308,46 złbrutto
Wyłącznik różnicowo-nadprądowy 1P+N char. C 25A 6kA 30mA AC bezzwłoczny DSH201 C25 AC30 2CSR255070R1254

Wyłącznik różnicowo-nadprądowy 1P+N char. C 25A 6kA 30mA AC bezzwłoczny DSH201 C25 AC30 2CSR255070R1254

292,22 złbrutto
Wyłącznik różnicowo-nadprądowy 1P+N char. C 6A 6kA 30mA AC bezzwłoczny DSH201 C6 AC30 2CSR255070R1064

Wyłącznik różnicowo-nadprądowy 1P+N char. C 6A 6kA 30mA AC bezzwłoczny DSH201 C6 AC30 2CSR255070R1064

327,13 złbrutto

Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC xPole Home HNB-B20/1N/003 195122

Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC xPole Home HNB-B20/1N/003 195122

278,67 złbrutto
Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC KZS-2M 002173105

Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC KZS-2M 002173105

162,99 złbrutto
Wyłącznik różnicowo-nadprądowy RCBO 2P B20A 0,03A Typ AC ADC920D

Wyłącznik różnicowo-nadprądowy RCBO 2P B20A 0,03A Typ AC ADC920D

280,96 złbrutto
Wyłącznik różnicowo-nadprądowy 2P B 20A 0,03A typ AC KRO6-2/B20/30 23219

Wyłącznik różnicowo-nadprądowy 2P B 20A 0,03A typ AC KRO6-2/B20/30 23219

63,27 złbrutto
Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC P312 DX3 410922

Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC P312 DX3 410922

292,65 złbrutto
Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC DPN Vigi K A9D22620

Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC DPN Vigi K A9D22620

182,96 złbrutto
Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC iDPN N VIGI A9D55620

Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC iDPN N VIGI A9D55620

236,18 złbrutto
Wyłącznik różnicowo-nadprądowy 1P B 20A 30mA TYP AC A07-SNR-AC-32-B20

Wyłącznik różnicowo-nadprądowy 1P B 20A 30mA TYP AC A07-SNR-AC-32-B20

45,73 złbrutto
Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC PKNM 20/1N/B/003 236235

Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC PKNM 20/1N/B/003 236235

292,97 złbrutto
Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC CKN6 20/1N/B/003 241429

Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC CKN6 20/1N/B/003 241429

461,75 złbrutto
Wyłącznik zespolony różnicowoowy z członem nadmiarowym LS Electric RKP , 20A, B, 30MA 06220135R0 RKP1P+N B20A30MA

Wyłącznik zespolony różnicowoowy z członem nadmiarowym LS Electric RKP , 20A, B, 30MA 06220135R0 RKP1P+N B20A30MA

94,93 złbrutto

Wyłącznik różnicowo-nadprądowy 1P+N char. B 20A 6kA 30mA AC bezzwłoczny DSH201 B20 AC30 2CSR255070R1205

Kombinowany wyłącznik różnicowo‑nadprądowy 1P+N (DSH201) przeznaczony do ochrony przeciwporażeniowej i przeciwprzeciążeniowej w jednofazowych instalacjach niskiego napięcia. Stosowany w rozdzielnicach mieszkaniowych, biurowych i handlowych do zabezpieczenia obwodów gniazd oraz oświetlenia.

Cechy techniczne

  • Konfiguracja: 1P+N (2 bieguny), charakterystyka wyzwalania B, bezzwłoczny (natychmiastowe wyzwalanie przy przekroczeniu wartości).
  • Prąd znamionowy: 20 A.
  • Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość: AC (wykrywanie prądów przemiennych).
  • Napięcie znamionowe: 230–240 V AC; częstotliwość pracy: 50/60 Hz.
  • Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg odpowiednich norm).
  • Maksymalne napięcie impulsowe: 6 kV; kategoria przepięcia: 3.
  • Stopień zanieczyszczenia: 2; stopień ochrony obudowy: IP20.
  • Temperatura pracy: od -25 do +55 °C.
  • Wymiary i montaż: szerokość 85 mm, wysokość 69 mm, głębokość 182 mm; szerokość wyrażona liczbą modułów: 2.
  • Masa netto: około 0,207 kg.

Zastosowanie

  • Ochrona przeciwporażeniowa obwodów jednofazowych (gniazda, oświetlenie) w instalacjach mieszkaniowych, biurowych i handlowych.
  • Kompletne zabezpieczenie obwodów przed przeciążeniem, zwarciem oraz upływami prądu przemiennego.
  • Montaż w tablicach rozdzielczych jako element ochrony końcowych obwodów instalacji niskiego napięcia.
  • Nie zaleca się stosowania do obwodów, w których mogą występować prądy stałe lub pulsujące (w takich przypadkach wymagane są wyłączniki o czułości typu A lub B).
