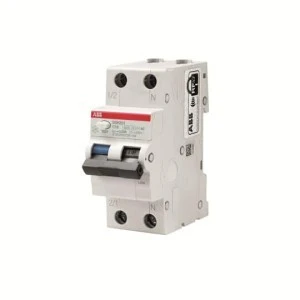

Wyłącznik różnicowo-nadprądowy 1P+N char. C 10A 6kA 30mA AC bezzwłoczny DSH201 C10 AC30 2CSR255070R1104
Wyłącznik różnicowo-nadprądowy DSH201 C10 AC30 to urządzenie 1P+N przeznaczone do ochrony obwodów jednofazowych przed przeciążeniami, zwarciami oraz upływem prądu doziemnego. Typ AC zapewnia wykrywanie przemiennych składowych prądu różnicowego, stosowany w instalacjach mieszkaniowych i komercyjnych.
Cechy techniczne
- Znamionowy prąd: 10 A; charakterystyka wyzwalania: C (DSH201 C10)
- Znamionowy prąd różnicowy: 0,03 A (30 mA); czułość: AC (wykrywa sinusoidalne prądy upływu)
- Konfiguracja: 1P+N (liczba biegunów: 2); montaż na szynie DIN, szerokość: 2 moduły (35 mm)
- Napięcie znamionowe: 240 V; częstotliwość pracy: 50/60 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3
- Wytrzymałość dielektryczna: 2 kV; głębokość wbudowania: 69 mm; masa netto: 0,207 kg
Zastosowanie
- Ochrona obwodów gniazd i oświetlenia w instalacjach jednofazowych w budynkach mieszkalnych i użytkowych
- Zabezpieczenie przeciwporażeniowe w obwodach łazienkowych, kuchennych oraz innych obszarach narażonych na wilgoć (przy założeniu zgodnej selekcji urządzeń)
- Stosowanie w rozdzielnicach modułowych na szynie DIN jako ochrona dodatkowa lub uzupełnienie wyłączników nadprądowych
- W instalacjach z częstotliwością 50/60 Hz, gdzie wymagane jest wykrywanie przemiennych upływów prądu (bez istotnych składowych stałych)
