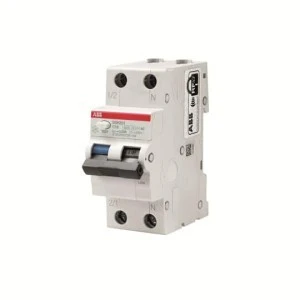

Wyłącznik różnicowo-nadprądowy 1P+N char. C 20A 6kA 30mA AC bezzwłoczny DSH201 C20 AC30 2CSR255070R1204
Wyłącznik różnicowo-nadprądowy (RCBO) DSH201 C20 AC30 przeznaczony jest do jednofazowej ochrony przed prądami upływowymi oraz przeciążeniami i zwarciami. Stosowany w instalacjach mieszkaniowych i drobnych obiektach usługowych do zabezpieczenia obwodów gniazd i oświetlenia.
Cechy techniczne
- Typ urządzenia: wyłącznik różnicowo-prądowy z zabezpieczeniem przeciążeniowym (RCBO), 1P+N (2 bieguny)
- Znamionowy prąd (In): 20 A
- Znamionowy prąd różnicowy (IΔn): 0,03 A (30 mA), czułość AC (reakcja na prądy przemienne)
- Charakterystyka wyzwalania: C (zakres selekcyjny dla prądów zwarciowych)
- Napięcie znamionowe: 240 V AC; częstotliwość: 50/60 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3
- Wymiary modułowe: szerokość 2 moduły; głębokość zabudowy: 69 mm
- Tryb działania: bezzwłoczny (brak celowej zwłoki przy wykryciu prądu upływowego)
- Wpływ środowiskowy: komponenty w dużej części wykonane z materiałów pochodzących z recyklingu
Zastosowanie produktu
- Ochrona obwodów jednofazowych w instalacjach mieszkaniowych i małych obiektach usługowych
- Zabezpieczenie obwodów gniazd i oświetlenia przed porażeniem i przeciążeniem
- Instalacje wymagające jednoczesnej ochrony różnicowej i nadprądowej (zamiennik osobnych RCD + MCB)
- Wbudowanie w rozdzielnice modułowe do dystrybucji jednofazowej
- Stosowanie w obwodach z odbiornikami przenośnymi oraz tam, gdzie wymagana jest ochrona do poziomu 30 mA
