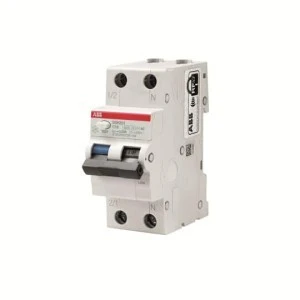

Wyłącznik różnicowo-nadprądowy 1P+N char. B 25A 6kA 30mA AC bezzwłoczny DSH201 B25 AC30 2CSR255070R1255
Wyłącznik różnicowo-nadprądowy 1P+N DSH201 B25 AC30 łączy w jednym urządzeniu ochronę różnicowoprądową (30 mA) z zabezpieczeniem nadprądowym o charakterystyce B (25 A). Przeznaczony do montażu w rozdzielnicach modułowych jako ochrona obwodów zasilających przed porażeniem i przeciążeniem.
Cechy techniczne
- Prąd znamionowy: 25 A
- Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typu AC (wyzwalanie na składową sinusoidalną)
- Charakterystyka wyzwalania nadprądowego: B (szybkie wyzwalanie przy zwarciach)
- Konfiguracja biegunów: 1P+N (liczba biegunów całkowita: 2)
- Napięcie znamionowe: 240 V AC; częstotliwość pracy: 50/60 Hz
- Znamionowa zdolność zwarciowa: 6 kA (wg EN 60898)
- Stopień ochrony obudowy: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3
- Wymiary montażowe: szerokość 2 moduły (DIN), głębokość wbudowania 69 mm
- Zakres temperatur pracy: -25 °C do +55 °C
- Zaciski przewodowe: do 10 mm² przewodu sztywnego i do 25 mm² przewodu elastycznego
- Tryb działania: bezzwłoczny (natychmiastowe wyłączenie przy wykryciu prądu upływowego)
- Wskaźnik recyklingu materiałowego: ok. 83,46%
Zastosowanie produktu
- Ochrona obwodów gniazd i obwodów oświetleniowych w budownictwie mieszkaniowym i komercyjnym
- Ochrona urządzeń gospodarstwa domowego i obwodów pomocniczych przed przeciążeniem i upływem prądu
- Stosowanie w rozdzielnicach modułowych jako ochrona przed pośrednim oraz dodatkowa ochrona przed bezpośrednim kontaktem
- Zastosowania wymagające szybkiego wyłączenia (bezzwłoczne) oraz selektywności wynikającej z charakterystyki B
