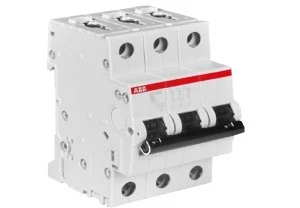

Wyłącznik nadprądowy 3P C 40A 6kA AC SZ203-C40 2CDS253025R0404
Trójpolowy miniaturowy wyłącznik nadprądowy o charakterystyce C, znamionowym prądzie 40 A i znamionowej zwarciowej zdolności łączeniowej 6 kA (AC). Przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach mieszkaniowych, komercyjnych oraz przemysłowych.
Cechy techniczne
- Prąd znamionowy (In): 40 A, charakterystyka wyzwalania: C (średnia czułość przy prądach udarowych).
- Liczba biegunów: 3 (całkowita), neutral nie jest rozłączany jednocześnie.
- Napięcie znamionowe: 400 V (AC), częstotliwość: 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA (AC).
- Mechanizmy wyzwalania: element termiczny (ochrona przeciążeniowa) oraz elektromagnetyczny (ochrona przy zwarciach).
- Stopień zanieczyszczenia: 2; klasa ograniczenia energii: 3; kategoria przepięcia: 3.
- Stopień ochrony: IP20; montaż modułowy na szynie DIN, szerokość: 3 moduły (52,5 mm).
- Wymiary i masa: wysokość 69 mm, głębokość wbudowania 69 mm, masa netto ok. 0,345 kg.
- Złącza: zaciski śrubowe do przewodów sztywnych i giętkich; możliwość dodatkowego wyposażenia i akcesoriów montażowych.
- Zgodność konstrukcyjna ze standardem funkcjonalnym IEC/EN 60898-1 (dla wyłączników nadprądowych stosowanych w instalacjach użytkowych).
Zastosowanie produktu
- Ochrona obwodów zasilających gniazda i oświetlenie w budynkach mieszkalnych i wielorodzinnych.
- Zabezpieczenie gałęzi instalacji w obiektach komercyjnych, biurowych i usługowych.
- Stosowanie w rozdzielnicach modułowych na szynie DIN jako element ochrony przed przeciążeniami i zwarciami.
- Ochrona obwodów pomocniczych i dystrybucyjnych w małych instalacjach przemysłowych, tam gdzie wymagana jest charakterystyka C i zdolność łączeniowa 6 kA.
