Wyłącznik nadprądowy 1P C 16A 6kA AC SZ201‑C16 2CDS251025R0164

Wyłącznik nadprądowy 1P C 16A 6kA AC SZ201-C16 2CDS251025R0164

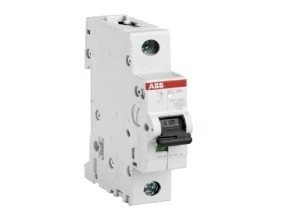

Wyłącznik nadprądowy SZ201-C16 to jednobiegunowy wyłącznik miniaturowy o charakterystyce C, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Stosowany w rozdzielnicach instalacji mieszkalnych, komercyjnych oraz lekkich aplikacjach przemysłowych.

Cechy techniczne

• Prąd znamionowy: 16 A
• Charakterystyka wyzwalania: C (do zastosowań z umiarkowanymi prądami rozruchu)
• Liczba biegunów: 1 (szerokość 1 moduł, 17,5 mm)
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
• Napięcie znamionowe: 230 V / 400 V
• Rodzaj napięcia: AC/DC, częstotliwość 50 Hz
• Stopień ochrony: IP20
• Głębokość wbudowania: 69 mm; masa około 0,125 kg
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2
• Jednoczesne rozłączanie bieguna N: nie
• Możliwość dodatkowego wyposażenia: tak (zgodnie z ofertą producenta)
• Zgodność z normą: IEC/EN 60898-1; materiały zgodne z dyrektywą RoHS
• Producent: ABB — informacje producenta potwierdzają spełnienie wymogów rozporządzenia UE 2023/988 dotyczącego informacji dla użytkownika

Zastosowanie

• Ochrona obwodów jednofazowych w instalacjach mieszkaniowych i komercyjnych (oświetlenie, gniazda)
• Rozdzielnice wtórne i podrozdzielnice w budynkach użyteczności publicznej
• Zabezpieczenie obwodów z umiarkowanymi prądami rozruchowymi (charakterystyka C) — niewielkie silniki, zasilacze, odbiorniki indukcyjne i pojemnościowe
• Instalacje AC i DC wymagające ochrony przy napięciach znamionowych do 230/400 V oraz zdolności łączeniowej do 6 kA
• Systemy, w których wymagane jest doposażenie wyłącznika w akcesoria zgodne z katalogiem producenta (styki pomocnicze, sygnalizacja, wyzwalacze)
