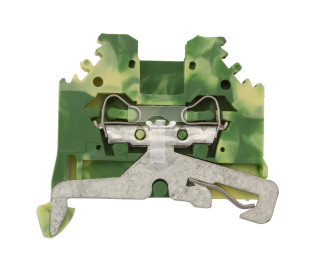

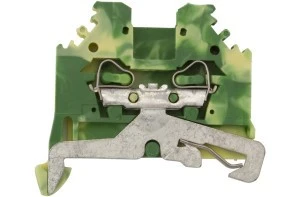

Złączka szynowa ochronna 2,5mm2 żółto-zielona 280-107
Jednopoziomowa złączka szynowa przeznaczona do przyłączania przewodów ochronnych PE/PEN; stosowana w rozdzielnicach i szafkach sterowniczych do realizacji połączeń ochronnych i przewodów PEN. Typ montażu: szyna DIN 35 mm, pozycja boczna podłączenia.
Cechy techniczne
- Typ połączenia: zacisk sprężynowy; pozycja połączenia: boczna.
- Funkcja: PEN; liczba poziomów: 1; liczba zacisków na poziom: 2.
- Przekrój przewodów: 0,08–2,5 mm? dla przewodów jednodrutowych, linkowych (bez końcówek tulejkowych) i wielożyłowych.
- Sposób montażu: szyna montażowa DIN 35 mm; wymagana płytka zamykająca.
- Wymiary: długość 45 mm; szerokość/rastr 5 mm; wysokość przy najniższym montażu 30,5 mm.
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0.
- Zakres temperatur pracy: od -35 °C do 105 °C.
Zastosowanie produktu
- Rozdzielnice budynkowe i przemysłowe – łączenie przewodów ochronnych PE i przewodu PEN.
- Szafy sterownicze i panele rozdzielcze – realizacja połączeń ochronnych na szynie DIN 35 mm.
- Instalacje maszynowe i urządzeń – szybkie podłączenie przewodów w zakresie 0,08–2,5 mm? przy użyciu zacisku sprężynowego.
- Systemy modułowe i listwy przyłączeniowe wymagające kompaktowej złączki ochronnej o szerokości rastra 5 mm.
- Montaż i konserwacja: stosować zgodnie z instrukcją producenta oraz obowiązującymi zasadami bezpieczeństwa instalacji.
